A Budapesti Városi Villamosvasút első kocsitípusai |
|
|

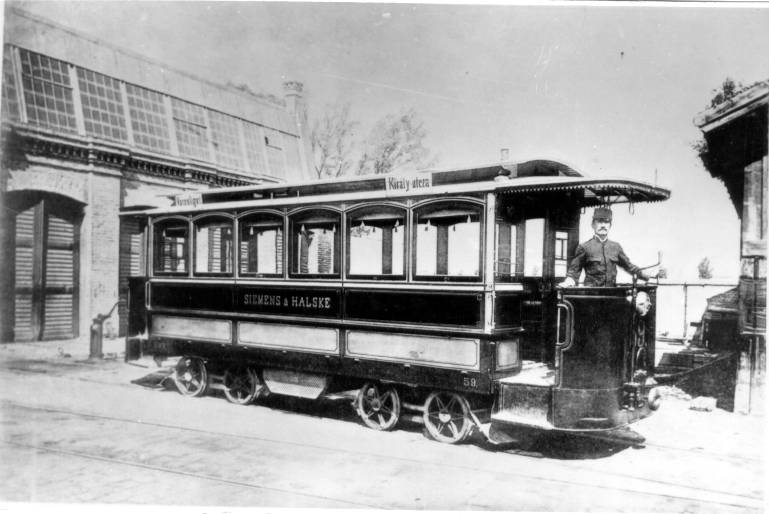

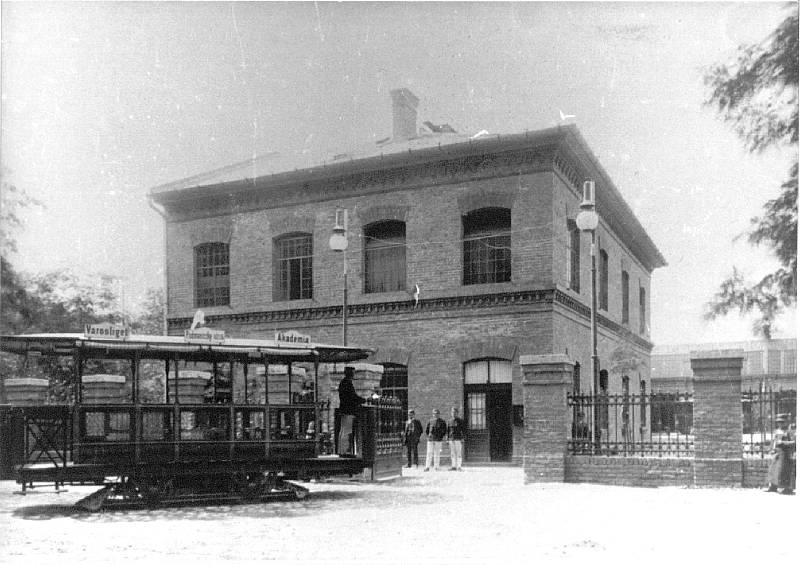

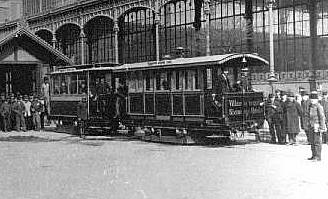

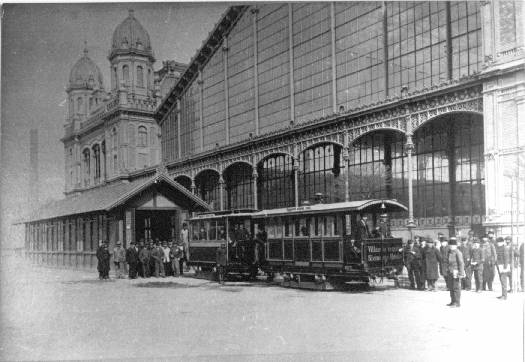

1887. november 28-án közlekedett az első villamos Budapesten. A Siemens & Halske cég kiépített egy 1000 mm-es egyvágányú próbavasutat a Nyugati pályaudvar és a Király utca között, valamint a Nyugati pályaudvar elött egy járműtároló fészert és egy áramfejlesztő telepet. A vonal alsóvezetékes kivitelű volt: ez volt az első ún. "Budapesti rendszerű" alsóvezetékkel kiépített villamosvonal. Ebben a rendszerben a egyik oldali ikersínszál alatt egy csatorna helyezkedett el, ahová a jármű áramszedő hajója benyúlt, és érintkezett a csatornában található két pólussal.

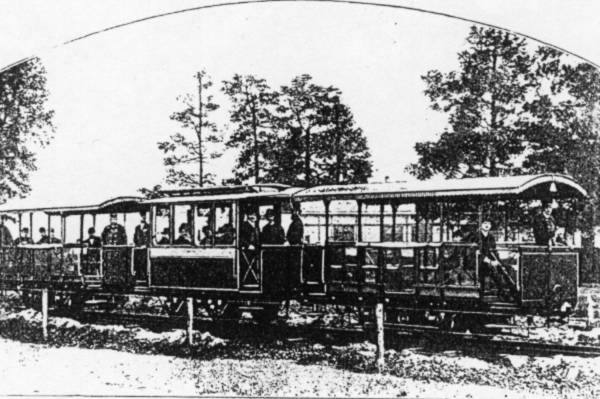

A vonal megindítására két motorkocsit és egy pótkocsit hozott a cég.
pótkocsi |
|
|
|
- |
13 |
|
Siemens & Halske |
|
|
? |
5540 mm |
|
|
|
|
|
|
|
12 |
12/18 |
|
- |
1892-94-től LDo (1 x 16 LE) |
A próbavasút 1889-ig (?) üzemelt. 1890-ben a járműveket átépítették normál nyomtávú pótkocsikká 11-12 illetve 13-as számon. 1892-94-ben a három pótkocsit motorkocsivá alakították.A járműveket ezután együtt kezelték az A típusú kocsikkal. A 13-as újra pótkocsi lett 1906-ban - beálló tengelyesre alakítva -, de a szériakocsikhoz képest (talán egyedi kivitele miatt) kissé késve szerleték fel légfékkel. A két volt motorkocsit 1910. körültől már leállították, a 13-ast hivatalosan 1923-ban vonták ki a személyforgalomból, de már elötte is főleg babonás pályaszáma miatt csak üzemi célokra használták.
|
|

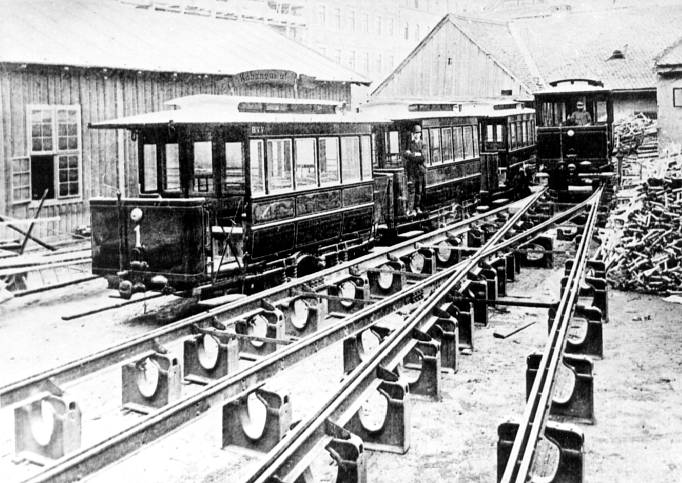

1889. július 30-án indult meg a Stáczió (Baross) utcai villamosvasút, ezek után pedig elkezdődött a BVV villamosvonal-hálózatának kiépítése. A forgalom megindítására 1888-ban 10 db. A típusú motorkocsit vásároltak, majd az újabb vonalak megnyitásával további járműveket vásároltak a típusból. Így az A típus lett az első nagy budapesti villamossorozat: 107 járműből állt - motorkocsi és pótkocsi vegyesen, illetve késöbb csak motorkocsik. A típust egyébként késöbb csak "kiskocsi" néven nevezték.

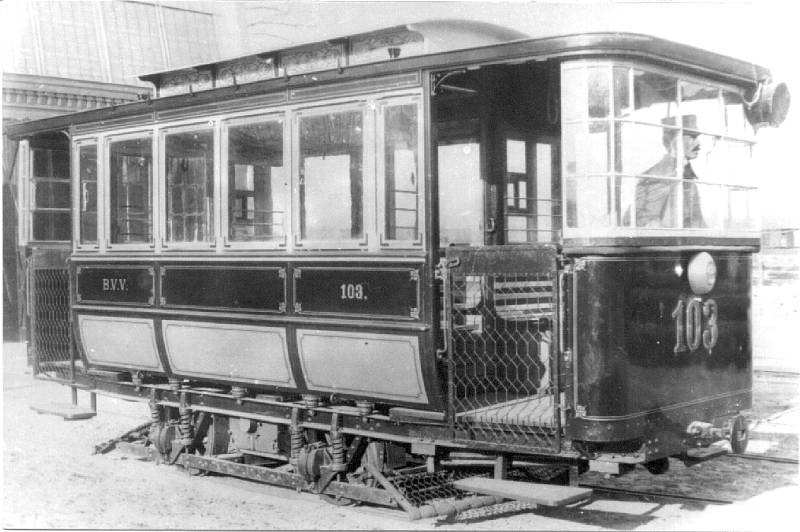

gyártáskori állapotban |
gyártáskori állapotban |
|
|
|
Ac: 75-84 Af: 95-114 |
Aa: 85-94, 125-134 |
|
|
|
|
|
|
Ganz, Weitzer (Sopron), Schlick |
Weitzer, Schlick |
|
|
|
|
|
|
|
|
|
|
Af típus: 1538 mm többi: 1500 mm |
többi: 1550 mm |
|
|
|
||
|
|
|
|
teljesítménye |
A (19-38): kis LD2 (1 x 10 LE) Af: nagy LDo (1x 16 LE) |
|
|
|
villamosfék |
|
Böcker légfék |
Gyártási időpontok és gyártó:
|
|
|
|
|
|
|
|
|
|
|
19-28 |
|
|
||||
|
|
95-104 |
|
|
||||
|
|
A kocsik rövid tengelytávval rendelkeztek merev tengelyvezetéssel, a beálló tengelyek még kisérleti stádiumban voltak gyártásukkor. Rugózásukat csavarrugókkal oldották meg, ezzel kellemesen sima futású járművek lettek, de a kis lengéscsillapítás miatt a szekrények eléggé hintáztak.
A motorkocsik eredetileg háromféle típusú (LDo, kis LD, illetve nagy
LDo) 320 V-os motorral rendelkeztek, az alvázra felszerelve. A motor kétpólusú
nem zárt kivitelű volt, a tengely meghajtása kétszeres lánchajtásos áttétellel
történt előtét tengelyen keresztül (a második - nagyobb nyomatékot vivő
- fokozat már kettős Gall-lánccal üzemelt).
Ez már egy átalakított megoldás, eredetileg a hajtólánc
helyett "acéldrót spirálisok" közvetítették a hajtónyomatékot (ez talán
valamiféle rugózott dörzshajtásnak felelhetett meg?) - de ezek zajtalan
járásuk ellenére rendszeresen leszakadtak és feltekeredtek a motortengelyre
(egyes források szerint ez a megoldás csak a Nagykörúti próbavasúton üzemelt).
Több kocsin a kis LD motort LDo-ra cserélték, néhány kocsin pedig megoldották egy újabb láncáttétellel a második tengely hajtását is. A nagy LDo motorral felszerelt kocsiknak már elve mindkét tengelye hajtva volt. Két tengelyes hajtásúra lett átalakítva a 14-16, 40, 42-49, 52-es kocsi. |

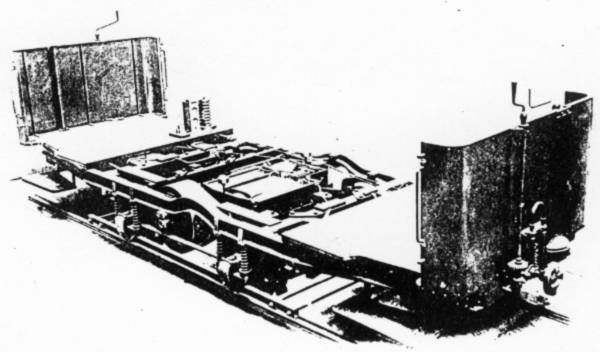

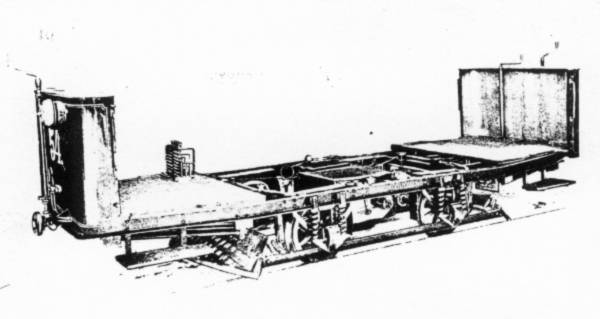

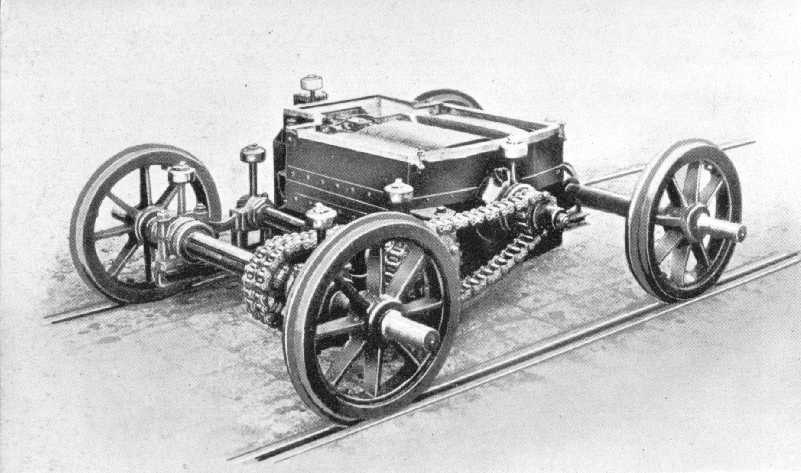

A motoros A típusú villamoskocsik motorja, hajtásrendszere - alváz nélül. Megfigyelhető a képen a középnyomkarimás kerék, a kettős láncáttétel. A motor nem szimmetrikusan helyezkedett el, ezért az áramszedő hajó csak a közelebbi oldalon fért el. A motor láthatóan rugózatlanul lett felszerelve a két tengelyre. |
||||||||||||||||||||
A kocsik eredetileg csak alsóvezetékes szedőkkel üzemeltek. Eredetileg
az áramszedő hajót nem lehetett kiemelni sem a csatornasínből, így cseréjük
nehézkes volt; műszaki problémák adódtak a előforduló "hajótörésekből".
A későbbiekben már a pálya minden pontján kiemelhető áramszedő hajóval szerelték fel a kocsikat, de ekkor is a motor miatt csak a kocsik egyik oldalára lehetett felszerelni. Ezért a kocsik nem járhattak olyan vonalakon, ahol a hajót át kellett volna helyezni a másik oldalra - például hurokvágányokon (a BVV nem is épített 1905-ig - az Erzsébetfalvai vonal megnyitásáig - hurokvágányt, amíg ezekkel a kocsikkal bonyolította a forgalmat. Ellenben a BKVT vonalain már a kezdettől csak olyan kocsi volt alkalmas a hálózatára, amelyik mindkét oldalon rendelkezett szedővel). 1893. október 27-től - a köztemetői vonal villamosításának befejeztével - felsővezetékes áramszedővel is közlekedtek A típusú kocsik. Felsővezetékes szedővel gyárilag a 95-114
volt felszerelve.
|

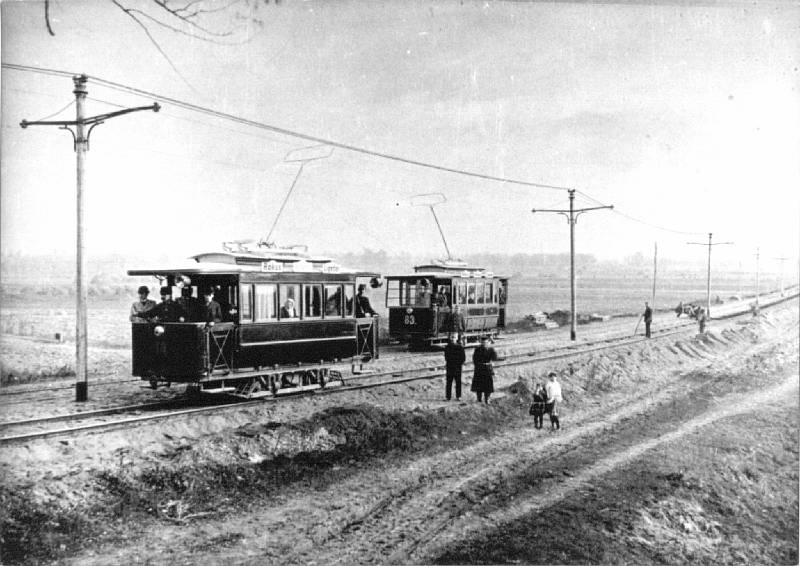

A 14-es és 83-as motorkocsi a kőbányai vonalon 1898-ban, a mai Hungária körútnál. Érdemes a két kocsi kétféle fényezési mintáját és egyedi farúd-áramszedőjét megfigyelni. |
||||||||||||||||||||
A kocsik eredeti menetkapcsolója (az 1-61-ig
terjedő szérián) egy az alvázra felszerelt csúszó kontaktusos henger volt,
amit a peronon elhelyezett forgattyúval rudazat közvetítésével lehetett
működtetni. Ezeken a kocsikon az irányváltást a motorban oldották meg:
volt külön bronzkefe-pár a két iránynak, amit a kontroller átfordításával
cserélődött fel egy bütyköstárcsa segítségével. A kontrollerkarok mechanikusan
össze voltak kapcsolva, a forgattyút a vezető vitte magával. Ez a megoldás
meglehetősen bonyolult volt, és nem is volt üzembiztos. A kapcsoló esetleges
elakadása esetén egy kézikapcsoló lerántásával lehetett megszakítani az
áramkört.
Az 1892-es szériától (a 75-östől) kezdve már a
peronra szereltek fel egy-egy vízszintes tengelyű menetkapcsolót (ún. "laposkapcsolót"),
amely jobbra forgatva hat fokozatban kapcsolt menetet, illetve ellenkező
irányba forgatva hátramenetet kapcsolt (más forrás szerint egy villamosfék
és egy ellenáram fokozata volt). Elmaradt a bonyolult kefeváltó szerkezet
is. Változott a kocsik fékrendszere: az eredeti forgattyús helyett emelntyűs
kéziféket szereltek fel fogasléc rögzítéssel.
|

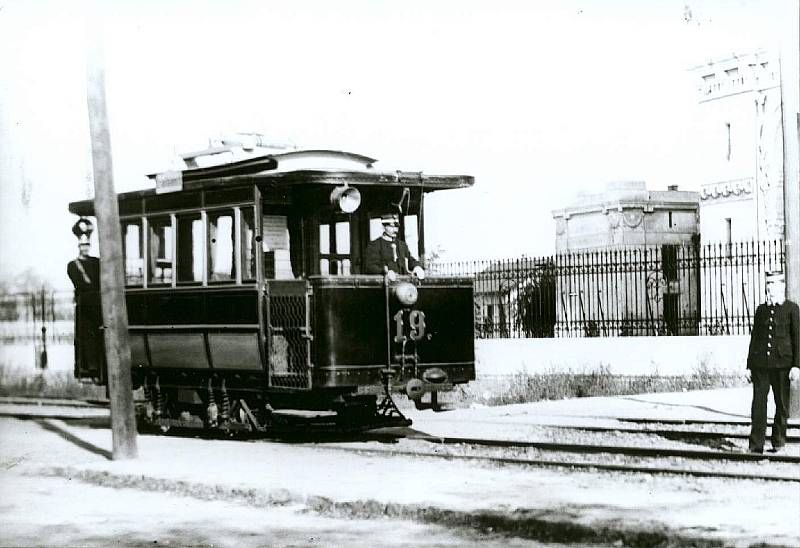

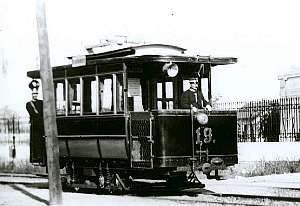

A 19-es motorkocsi egy felsővezetékes külvárosi vonalszakaszon. A képen látható a kézifék és az eredeti függőleges menetkapcsoló kar. |
||||||||||||||||||||
1899-ben megoldották húsz motorkocsinak, illetve húsz hozzákapcsolt
motorizált pótkocsinak az egymáshoz való csatolását, és ikerkocsiként való
közlekedtetését. Ezeket az egységeket eszerint nem lehetett szétszedni.

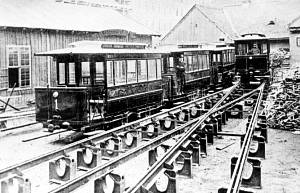

1899-ben együtt vezérléssel és elektromos fékkel felszerelve: 1-10, 41-50, 85-94, 125-134. Kócsy Jenő szerint ez a széria ún. S rendszerű menetkapcsolóval lett felszerelve a vezetett oldalon, természetesen a csatolt oldalról lekerült a menetkapcsoló. A két motoros kivitel lehetővé tette a soros-párhuzamos átkapcsolást. Az S rendszerű menetkapcsolót egy karral és egy ellenálláskapcsoló
kerékkel kellett működtetni. A karnak négy állása volt: párhuzamos - soros
- nulla - villamosfék - ellenáram. Az ellenálláskapcsoló keréknek öt fokozata
volt. Menetvezérléshez a kart soros fokozatba kellett kapcsolni, majd az
ellenálláskerékkel kiiktatni az ellenállásfokozat. Az ellenálláskereket
csak az egyik irányba lehetett forgatni, ellenkező irányba egy kilincsmű
akadályozta a forgatást. Az utolsó fokozat után párhuzamosba lehetett kapcsolni,
amivel a kilincsmű feloldott, a kerék visszafordult és újra az összes ellenállást
betette a körbe. Ezzel lehetett elkezdeni hasonló módon a párhuzamos fokozatok
kapcsolását. Fékezésnél hasonlóan kellett eljárni.
Ez a kapcsoló sem volt tökéletes: hiányzott belőle a mágneses ívfúvás (azaz a kapcsolók eléggé pörkölődtek), emellett nehézkes volt kezelni. (Egyes kutatók vitatják az ikerkocsi jelleget, és vezérlőpótkocsit feltételeznek rudazatos távvezérléssel és fékkel). |

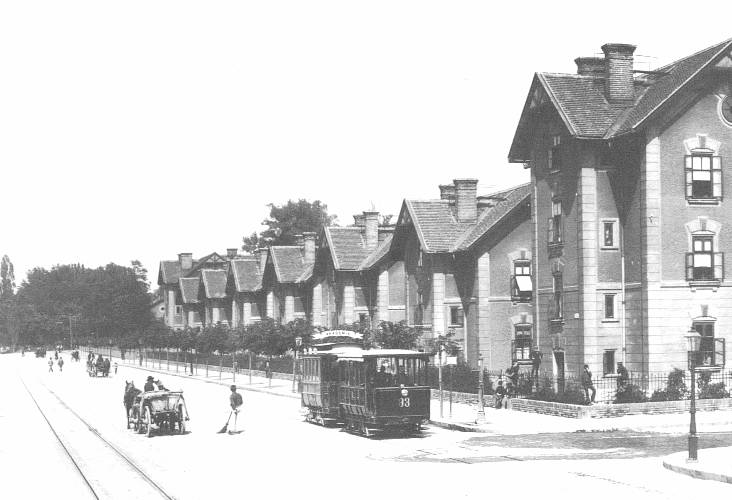

Egy csatolt szerelvény a 93-as nyitott motorkocsival és egy másik zárt motorkocsival a Podmaniczky utca és a mai Munkácsy Mihály utca sarkán. |
||||||||||||||||||||
|
|||||||||||||||||||||
1903-1905. között 20 kis motorkocsit pótkocsivá alakították az újonnan
beszerzett F típusú villamoshoz pótkocsinak. Ezeknek a járműveknek az alvázát
átalakították beálló tengelyesre kétszeresére növelt tengelytávval, illetve
légfékkel szerelték fel. (Ilyen beálló tengelyű kocsi látható ezen az 1912-es
képen is.) A pótkocsivá átalakított járművek ettől fogva lettek sárgák.
Hasonlóan további 20 motorkocsit alakítottak beálló tengelyesre, ezeket azonban a kimutatások szerint felszerelték az F típus távvezérlésére alkalmas menetkapcsolóval (?) - ezt azonban 1905. után, az erzsébetfalvi hurok megnyitásával leszerelték (illetve gyanúm az, hogy a motorkocsik esetleg fel sem lettek szerelve távkapcsolásra alkalmasan). A pótkocsik főleg a 10-es vonalon közlekedtek. A 20 légfékes kocsinak a 14-23, 30-39-es számot adták, a 20 vezérlőpótkocsi az 1-10, 13, 24-29, 40-42-es lett. Ezek jórészt nem az eredeti pályaszámok, hanem átszámozások. Ezeknek az átszámozásoknak csak egy töredéke ismert (sőt valószínűleg korábban is voltak nem követhető cserék). A maradék kiskocsit innetől kezdve kivonták a forgalomból, 1912-ben pedig elkezdték eladni ócskavas-kereskedéseknek, illetve a szekrényeket Kispesten és Erzsébeten több helyen fészernek használták. 1911-ben könyv szerint a 41-42-est 11-12-re számozták át, ezek valójában az eredeti 81-es és 86-os kiskocsiból lettek átalakítva. |

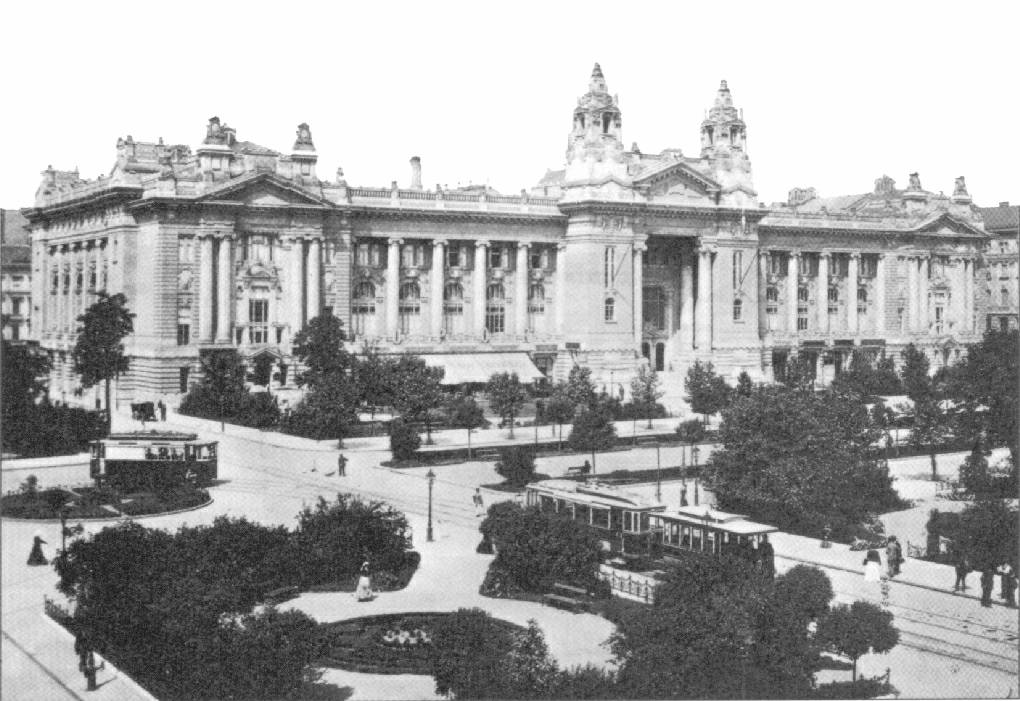

A Szabadság téren egy G típusú kocsi egy A típusú pótkocsival. A Szabadság téri hurokvágány 1906-ben épült meg, a BKVT belső-Lipótvárosi vonala 1907-ben került átadásra. A fénykép ez után készült. |
||||||||||||||||||||
A BSzKRt. összesen 20 kiskocsit vett át személyforgalmi állományába
a járművek rossz állapota következtében - 4800-4819 számon.
De ebből is csak 12 pótkocsi volt alkalmas közlekedtetésre. A többi járművet
pedig leállítottak, majd elkezdték teherkocsivá átépíteni, illetve szétbontani
(megjegyzendő, hogy a teherkocsivá átépítésekben szerepeltek a 40 beálló
tengelyes járműveken felül korábban nem átalakított kocsik is).
Az állományba vett pótkocsikon a szabványosítási munkákat elvégezték: életmentőt kaptak, illetve eredeti kifelé nyíló ajtajaikat lecsaphatóra cserélték le. A típusú kocsik a BSzKRt.-nál a kijelölt és tényleges pályaszámok:
1938-ban a 12 kiskocsiból hat iker-pótkocsit képeztek, a kocsik között átjárót is építettek a kalauznak. A pótkocsik főként 23-ason jártak a háború alatt. Majd 1949 körül a maradék pótkocsikat is elkezdték selejtezni - részben ismételten teherkocsi átépítésekkel. |

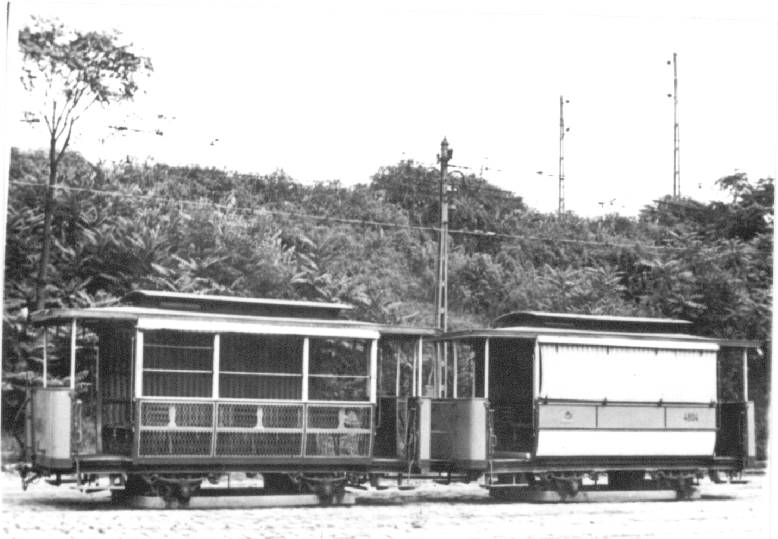

A legelsőnek átalakított 4804+4805-ös iker-pótkocsi a Vágóhídi kocsiszínben, a '40-es években. A 4805-ös továbbra is nyári szekrényével van felszerelve, míg a 4804-es a télivel. |
||||||||||||||||||||

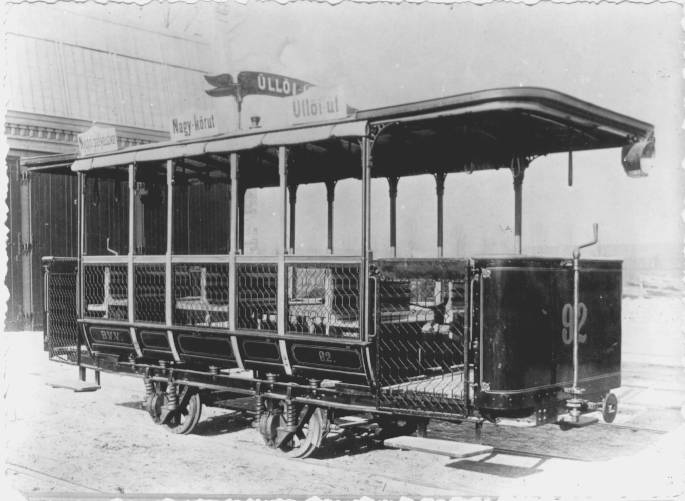

Az átépítések és selejtezések között félretettek egy kocsit - a 92-es
pályaszámút - múzeumi célra. Kócsy Jenő már 1918-ban beszámol erről
a kocsiról: a mai Hungária kocsiszínben látta sárga-barna színnel és 1-es
pályaszámmal, ahol állítólag már több éve őrizték (!).

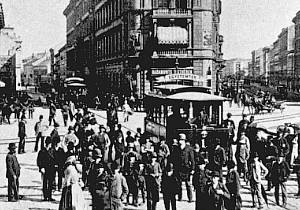

Megjegyzendő, hogy még egészen az '50-es évekig lehetett találkozni a típussal nyári pótkocsi formájában az utcán. 1918-ban pedig még járt a másik BVV 1-es pótkocsi is, ami 1905-ig 133-as volt. Az eredeti 1-es sorsa ismeretlen. Amikor a kocsi a Közlekedési Múzeumba került az '50-es években a felújítása során a fényezését is átjavították a ma látható vörösbordó színre. Ma már a kutatók úgy gondolják, hogy ez nem felel meg teljesen az eredeti színeknek. |

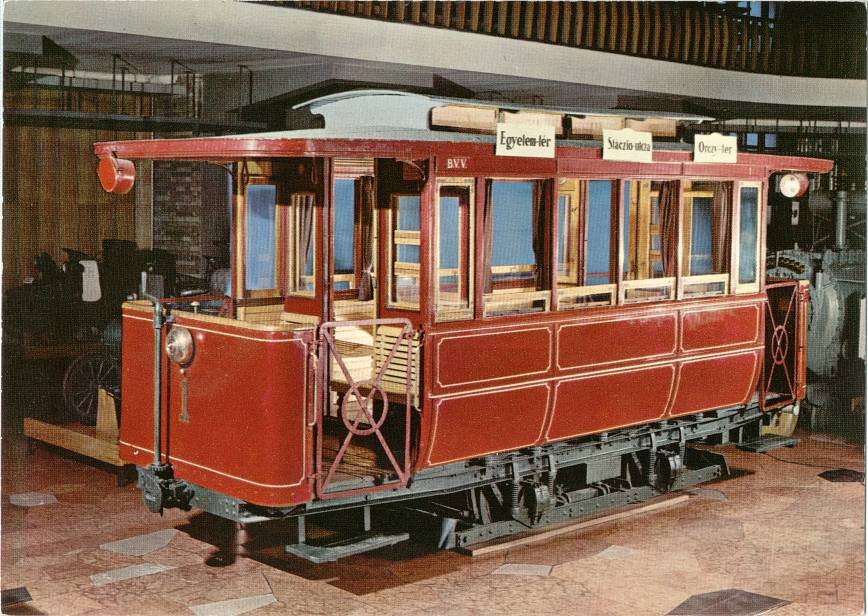

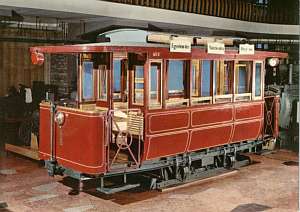

A BVV 92-es motorkocsija hibás 1-es pályaszámmal a Közlekedési múzeumban. A jármű ma is megtekinthető. |

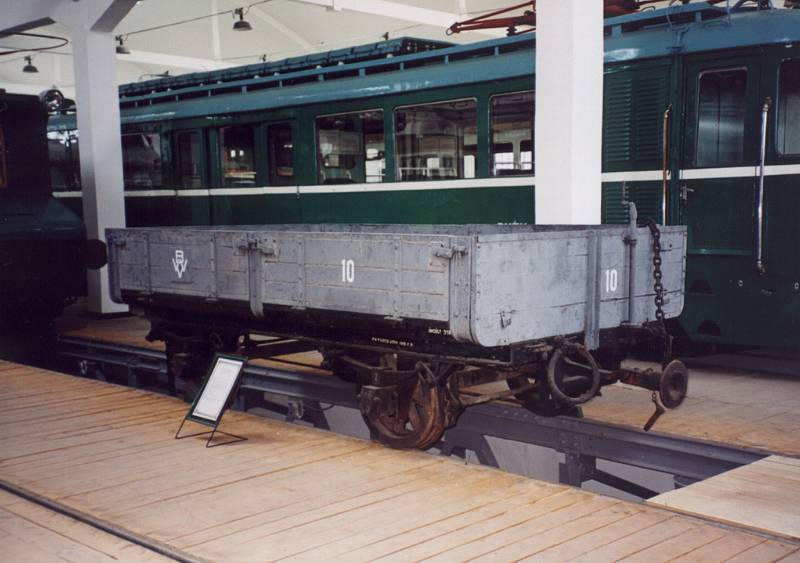

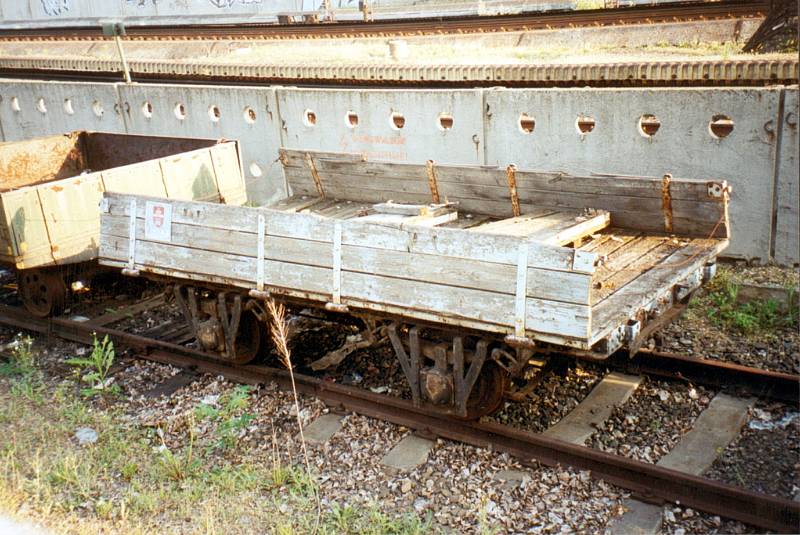

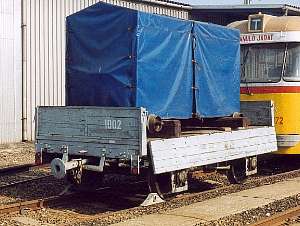

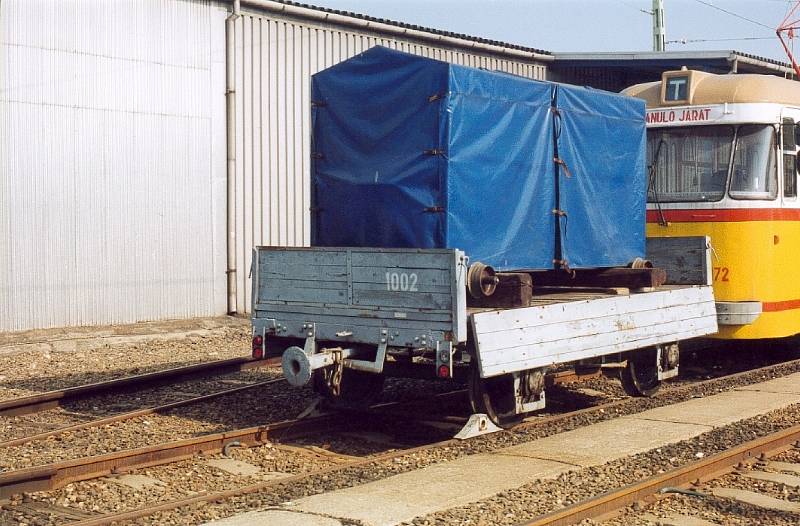

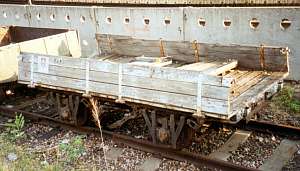

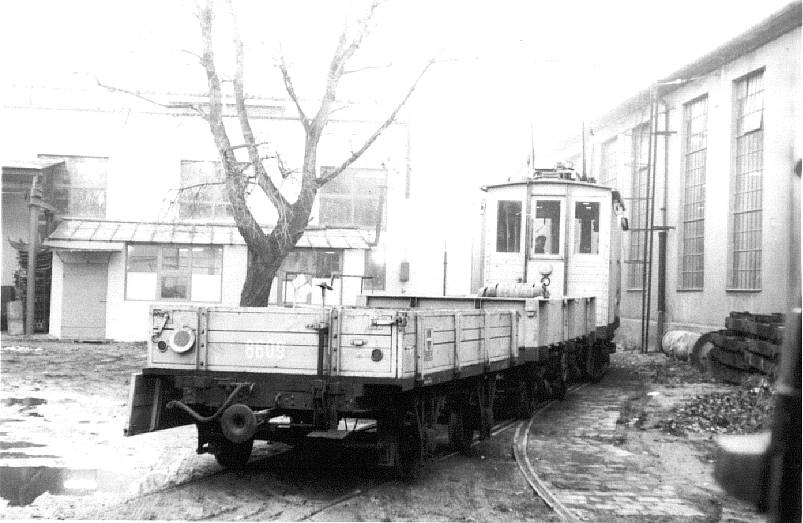

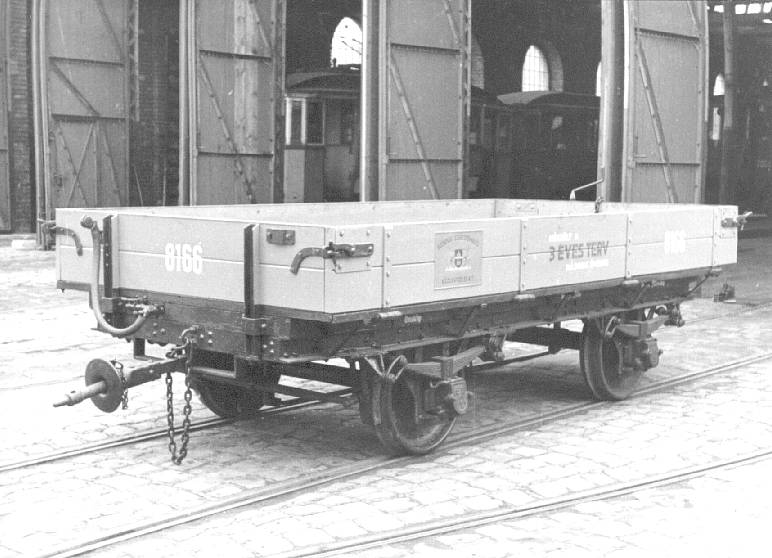

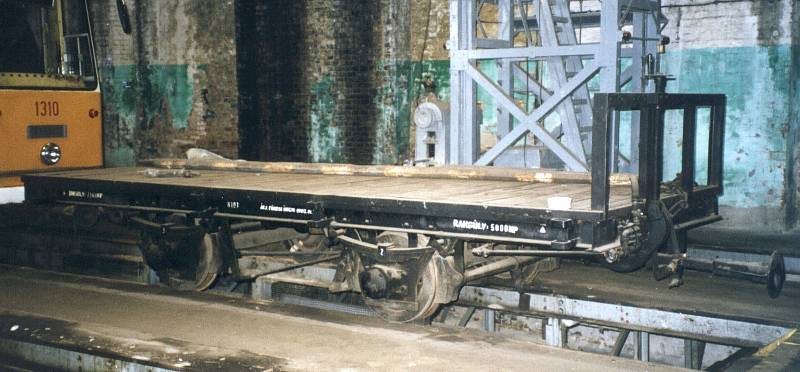

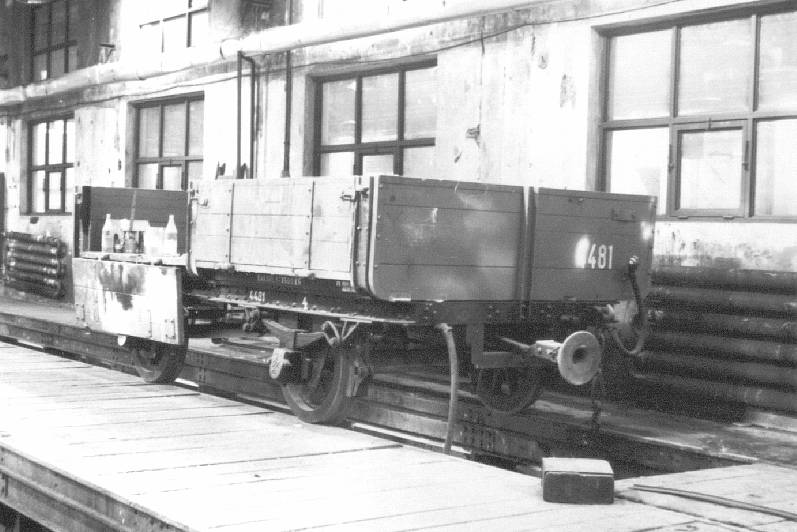

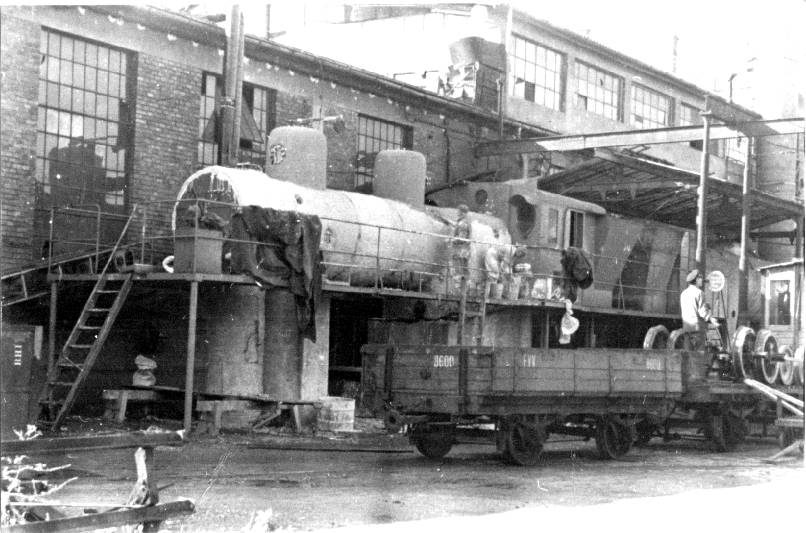

Már a BVVV időszaka óta elkezdték átépíteni az A típusú kocsikat teherkocsikká. Ezekről az átalakításokról nehéz teljes képet adni, a meglévő adatok nehezen értelmezhetőek, és néha ellentmondásokat is tartalmaznak. Az összefoglaló Lovász István táblázatai alapján, illetve az 1962-es állománykimutatás alapján készült.
Az átalakítások során változhatott a tengelytáv és a tengelyvezetés, a kesőbbeikben több kocsinál csapágyakat is cseréltek.
|
|
||

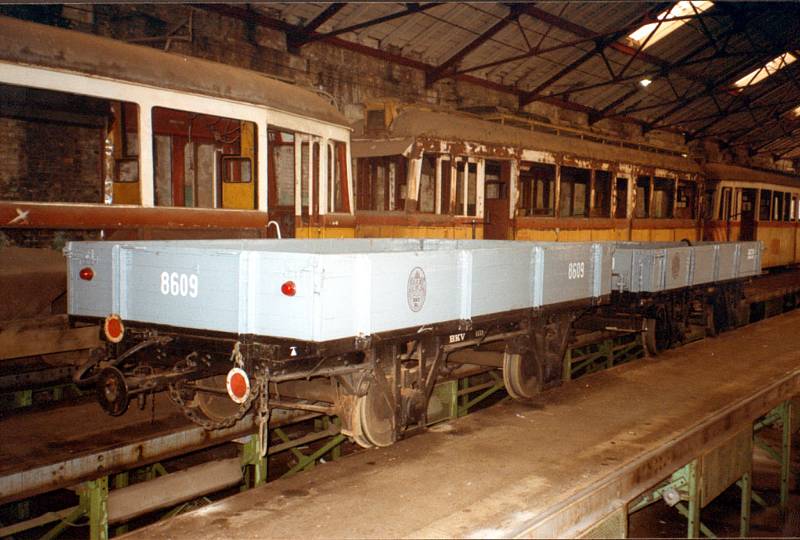

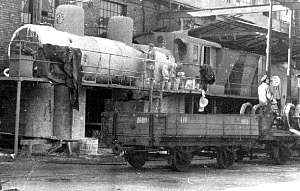

79 -> I -> 8340 | 41 -> VI -> 8345 | 42 -> 3 -> 6 -> 8160 | 127 -> 36 -> 10 -> 8602 |

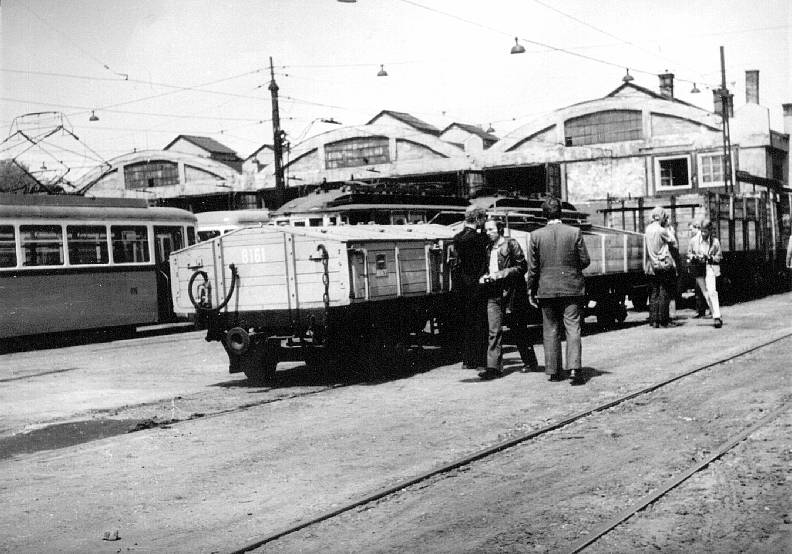

19 -> II -> 8341 | 131 -> VII -> 8346 | 90 -> 17 -> 7 -> 8161 | 130 -> 40 -> 11 -> 8603 |
35 -> III -> 8342 | 10 -> VIII -> 8347 | ? (1890-es) -> 30 -> 8 -> 8162 | |
110 -> IV -> 8343 | 9 ->IX -> 8348 | ? (1890-es) -> 32 -> 9 -> 8163 | |
5(alváz)+101(szekrény) -> V -> 8344 | 132 -> X -> 8349 |
beálló tengelyesre alakítással járt pályaszám változás. |
Szelényi Gábor
|

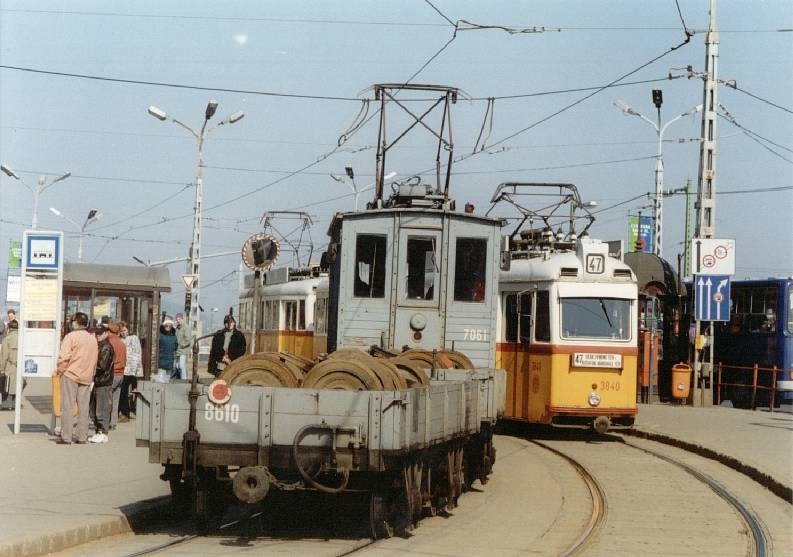

8610 -[1940.]-> 8100 -[1952.]-> 8610 |
|
|
|
|
|
|
|
|
|
|
|
|

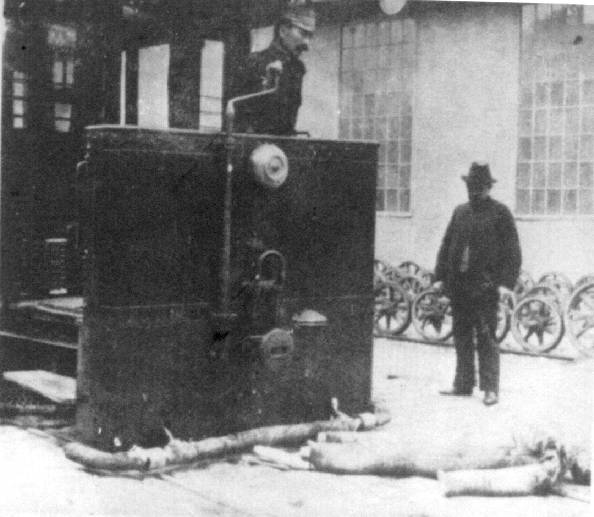

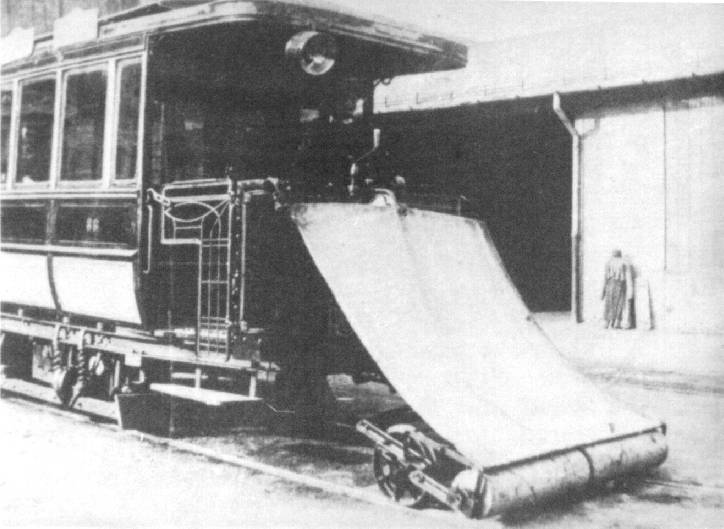

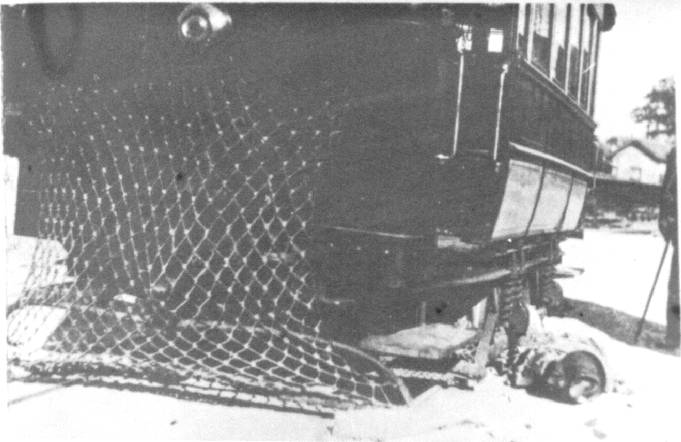

Mi a helyi tanács teendője, ha egy ismeretlen, félelmetes szerkezetet helyezünk üzembe? El kell a szörnyeteget látni megfelelő védelmi berendezésekkel. Íme néhány életmentő szülemény:
|
|
|
|
|
|
|
||
|
Tegyük hozzá: ekkor a megengedett sebesség 10-15 km/h körül volt, és a lovaskocsik miatt nem is igen lehetett többel menni a Belvárosban.
Köszönetet érdemel Krizsán Sándor a múzeumi anyagok összegyűjtéséért.
Dr. Kubinszky Mihály, Lovász István, Villányi György -
Régi
magyar villamosok
A főváros tömegközlekedésének másfél évszázada, 1987.
A 100 éves budapesti villamosvasút története, 1987. -
Lovász István táblázatai
A budapesti közúti vasút 100 éve, 1966.
Ditmayer Ferenc: A Beszkárt villamos kocsiberendezései,
1942.
Kócsy Jenő: Budapest legelső villamos közúti járművei.
Budapest lexikon 1993.
Állományi kimutatások 1941, 1960-62.
3 - A kép az 1912-es vérvörös csütörtök alatt készült (1912. május 23.). Valószínűleg a tömeg a motorkocsit már nem volt képes megemelni, csak ezt a kis tömegű A típusú pótkocsit (a 40-es pályaszámút). Mellesleg megfigyelendő az átépített tengelytáv.
