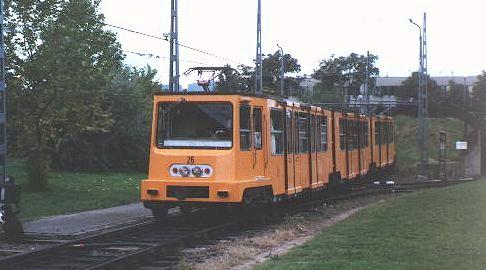

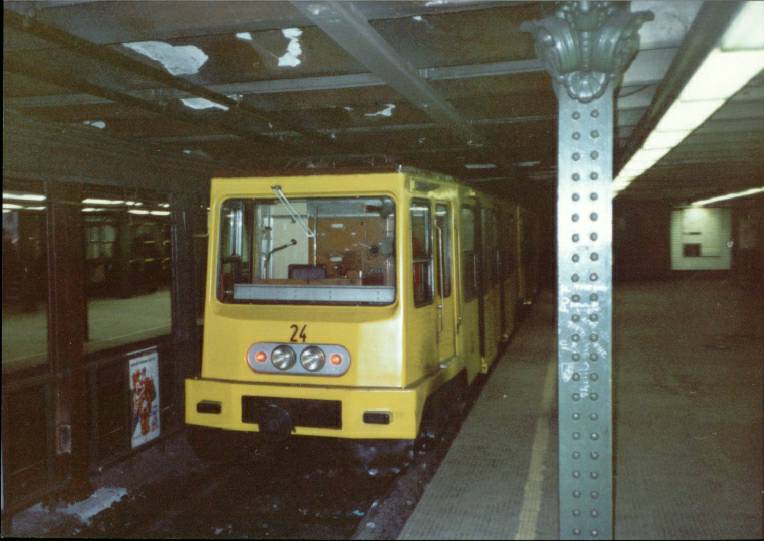

Ganz csuklós földalatti vasúti jármű

Állományi adatok:

Gyártás éve: 1971,1973,1987
Pályaszámok: 21-22, 23-41,42-43
Állományi járműszám: 23 db
Viszonylat: M1

Műszaki adatok:

Hossza ütközők közt: 30 370 mm
Átlagos tömeg: 37 000 kg
Tengelyterhelés: 8650 kg
Tapadási arány: 63 %
Járműszekrény:
Váz: acél
Hossza: 29 560 mm
Külső szélessége: 2220 mm
Magassága: 2590 mm
Padlómagasság: 470 mm
Tengelytáv: 1600 és 1800 mm
Forgócsaptáv: 8915 és 9050 mm
Kerékátmérő: 670 mm
Férőhely:
Bruttó alapterület: 65 m²
Ülőhely: 48
Állóhely (4 fő/m²): 113
Állóhelyek területe: 28,3 m²
Befogadóképesség: (4fő/m²) 161, (5fő/m²) 189 fő
Külső ajtó:
Jellege: kettős toló
Elrendezése: 2-2-2-2-2-2
Működtetése: sűrített levegővel
Beépített motorok:
Mennyisége: 4 db
Típusa: TK44A
Órás teljesítménye: 66 kW
Fékrendszer:
Üzemi fék: villamosfék
Kiegészítő fék: légfék
Rögzítőfék: légfék, kézi
Vontatási feszültség: 600 V =
Világítás: fénycsövek, 24 V
Akkumulátor töltés: statikus átalakítóval
A vezérlés módszere: kézi, kontaktoros
Minimálisan járható pályaívsugár: 37 m
Engedélyezett sebesség: 60 km/h

Néhány kép a Ganz járművek előtti járműparkról, az 1973-ban megszüntetett városligeti felszíni végállomáson:
