A BHÉV M VII - P XIII-as szerelvényei,
valamint az L VI-os mozdonyok



Az első világháború után 1922-ben, a Tanácsköztársaság alatt létrejött egyesített fővárosi villamosvasutak rendszeréből kivált a BHÉV. A vasút ugyanis magántulajdonban maradt: a BKVT megmaradt tulajdonrészéből alapított Nova Közlekedési és Ipari Rt. volt az egyetlen részvényese. Ezek a tulajdoni viszonyok egészen a világgazdasági válságig maradtak fenn, amikor 1934-ben a külföldi (angol, német, luxemburgi) tulajdonosok eladták a veszteséges vasutat a fővárosnak.

Ezen bő tíz év alatt a vasút fejlesztésére, új járművek beszerzésére is sor került. A társaság további kéttengelyes pótkocsikat (P IV, P XI-es típus) és hóseprőket vásárolt; a szentendrei és a haraszti vonalhoz kapcsolódóan a Dunakanyarban és Taksony felé autóbuszforgalmat szervezett, a budafoki vonalcsoportra pedig új négytengelyes pótkocsikat vásárolt (P XII-es típus).

A gödöllői vonalcsoport sem maradt ki a fejlesztésekből: 1929-ben a Ganz és Társa Danubius Rt.-től három négytengelyes motorkocsit, hat pótkocsit és három villamos mozdonyt vásárolt. Ezek a járművek sorban M VII, P XIII és L VI-os típusjelet kaptak.

Tartalomjegyzék:

Az M VII - P XIII-as motorkocsik
A járművek története
A ma megmaradt kocsik
Állományi adatok

Az L VI-os mozdonyok
Az L VI-osok története
A ma is megmaradt L VI-osok
Állományi adatok

Műszaki berendezés

Az M VII - P XIII-as szerelvények

A három M VII-es motorkocsit (M 71-73) és a hozzájuk tartozó hat P XIII-as személykocsit (P 501-506) 1929-ben vásárolta a BHÉV a Ganz gyártól. A motorkocsik műtanrendőri vizsgáját 1929. június 25-én, a pótkocsikét július 25-én tartották meg. Ezeket a motorkocsikat kezdetben elefántcsont-kék színűre fényezték, ezért a gödöllői utazóközönség hamarosan csak "kék vonatok" néven illették a szerelvényeket. A kocsiknak nagy utastere volt, 24 másodosztályú és 50 harmadosztályú ülőhellyel, hasonló felosztás volt a pótkocsikban is.

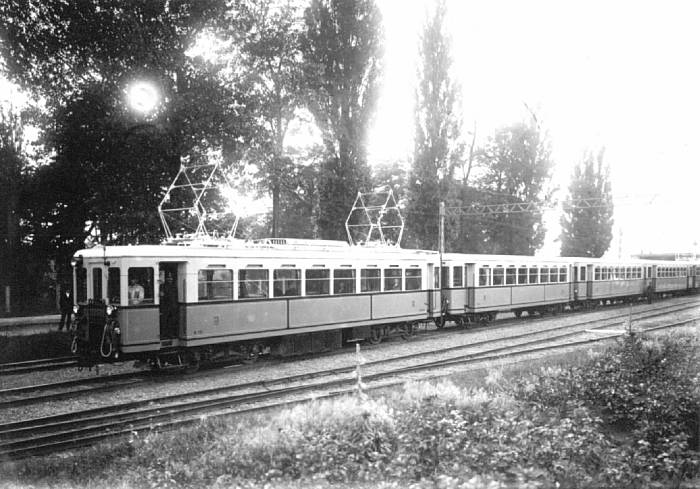

Egy M VII-P XIII-as szerelvény talán Gödöllő-Palotakert állomáson új állapotban, elöl az M 72-es motorkocsi.  A kocsik eredeti fényezése elefántcsont alapszínű volt, alul kék fényezéssel.

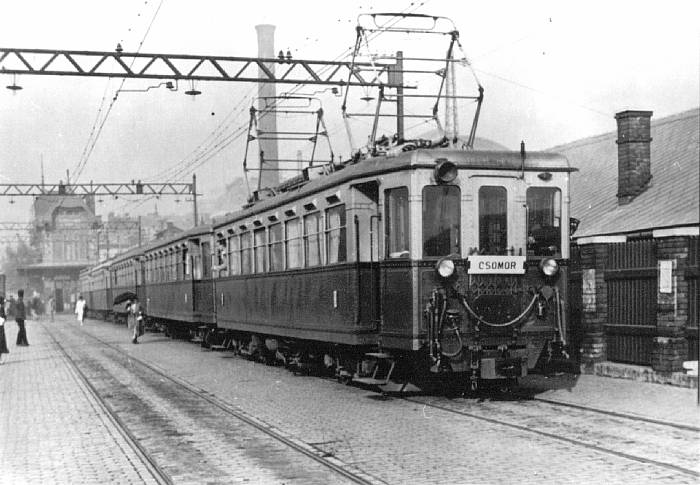

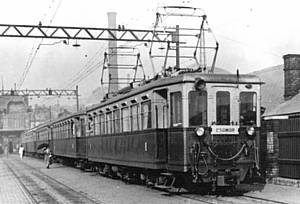

Szintén a 72-es, egy hosszú vonat élén a Keleti pályaudvari  BHÉV végállomáson a '30-as években. A képen már változott a fényezés.

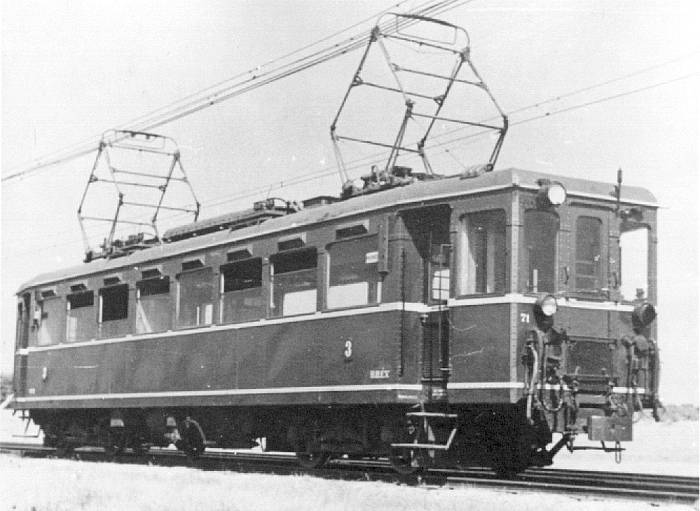

Az M 71-es, valószínűleg már nem eredeti fényezésével, a '30-as években.

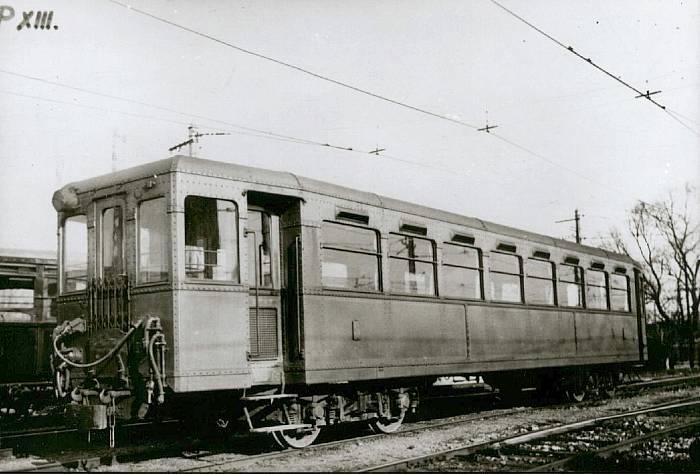

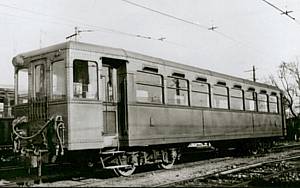

A BC 503-as pótkocsi, a '30-as években. Megfigyelhető a körbekapcsolt világítási csatlás a homlokfalon.
A végállomási körüljárások megszűntetése érdekében 1938-ban az 504-es, 1939-ben pedig az 505-506-os kocsit vezetőállással szerelték fel, így vezérlőpótkocsik lettek belőlük. 1951-ben az M VII+P XIII-as szerelvényeket a Csepeli gyorsvasút megnyitásakor oda átcsoportosították. Ekkor két M+3P+M vonat készült belőlük, negyedik motorkocsiként pedig az M 67-es acélvázas M I-est sorozták be a második szerelvénybe. Valószínűleg ekkor a pótkocsikból leszerelték a vezetőállást.

A MÁV-BEV idején a motorkocsik Cavill 271-273-es, majd 1954-től Cavill 700-702-es pályaszámokat kaptak, míg a pótkocsik Cae 5910-5915-ös számon futottak. 1958-ban visszakapták eredeti BHÉV-es pályaszámaikat.

A vonatokat 1955-ben átirányították a soroksári vonalra, mert a csepeli vonalon lassú utascsereképességük következtében állandó késéseket okoztak. 1958-ban visszaalakították a vezetőállásokat is a P XIII-as pótkocsikon (valószínűleg csak 505-506-on).

A kocsik a 1975 végéig üzemeltek a soroksári vonalon. Előfordult, hogy a P XIII-as pótkocsikat M II-esek mögé is besorozták.

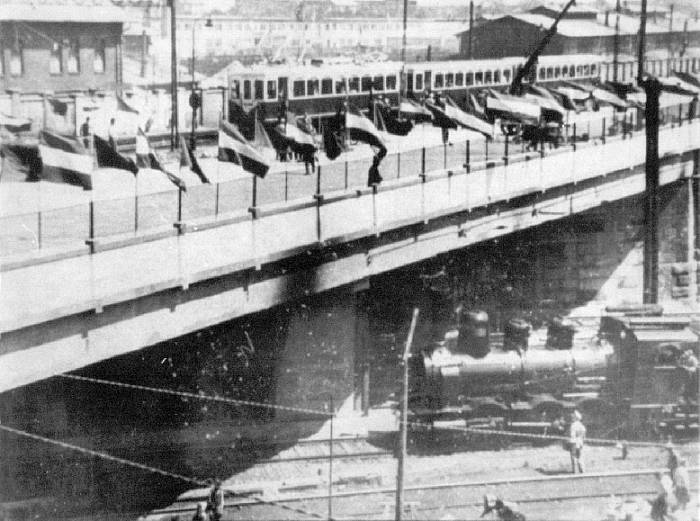

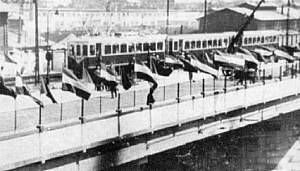

A Kerepesi úton a Keleti pályaudvar elött a vasúti vágányok felett átívelő "Százlábú" hídon egy M VII-P XIII-as szerelvény. Megfigyelhető az oldalfali díszcsík elülső V alakú formázása, mely fényezési minta egészen a '60-as évekig korszerűnek hatott.

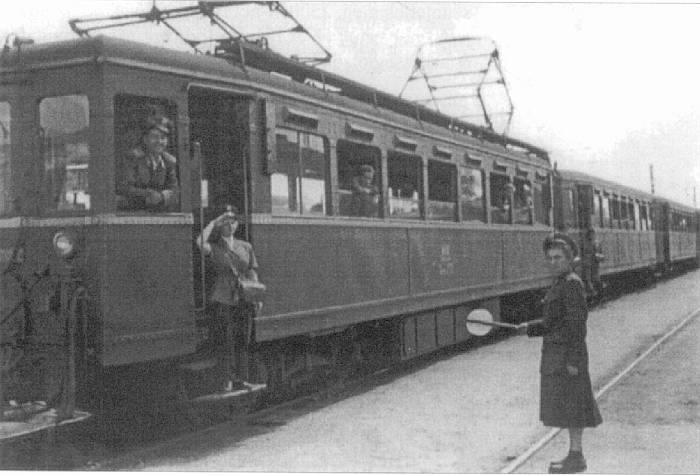

A képen megfigyelhető, hogy az előző fényezési minta nem sokáig tarthatott: immár a MÁV-BEV működésének ideje alatt látható a Cavill 702 (M 73),  valamelyik dél-pesti vonalon.

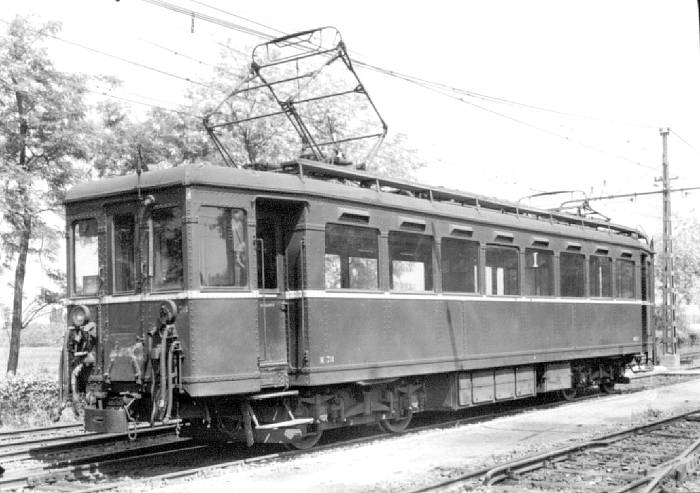

1958 körül ismét végigfotózták a BHÉV-en üzemelő járműtípusokat. Képen az M 73-as, Dunaharaszti állomáson.

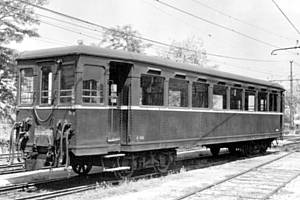

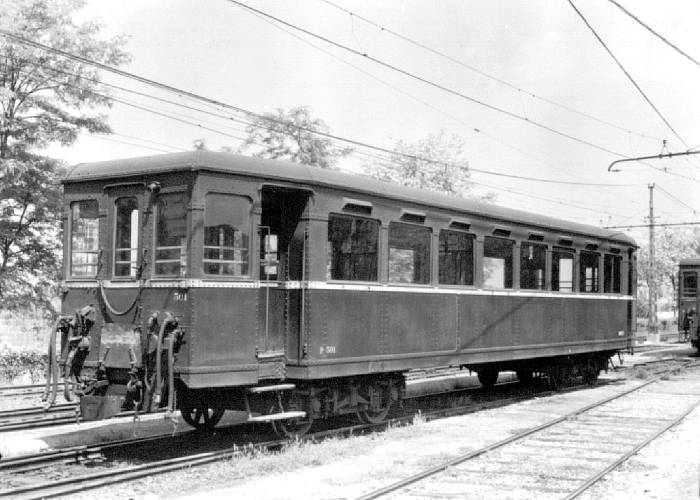

Ugyanezen fotósorozat részeként a P 501-es P XIII-as személykocsi, Dunaharasztiban.

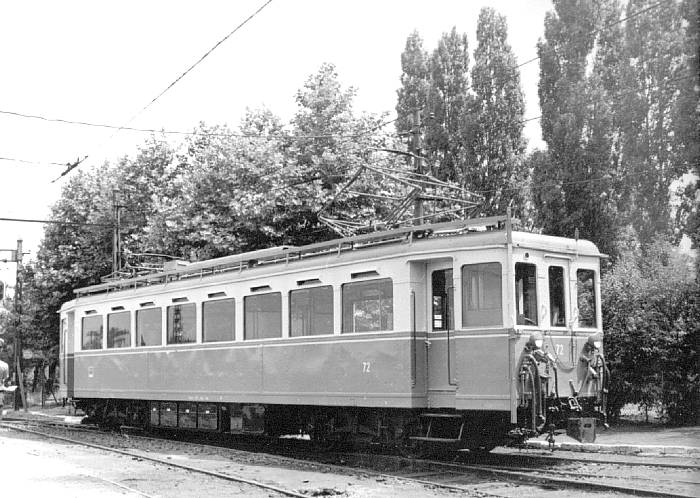

A 72-es Dunaharasztiban ismét, már a BKV idején.

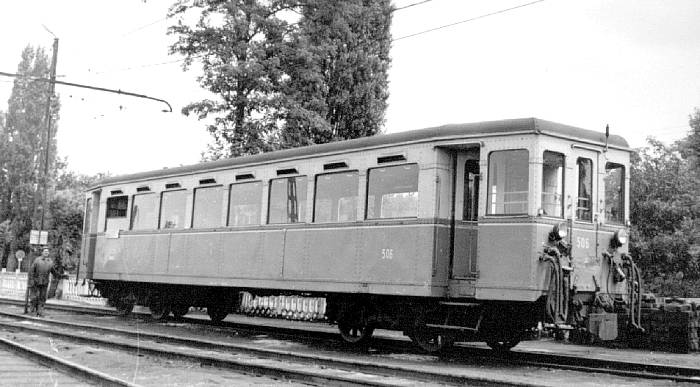

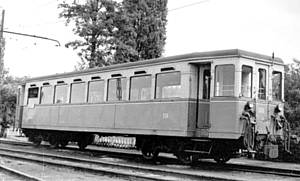

Az 1958-ban újra vezérlőpótkocsinak felszerelt 506-os Dunaharsztiban.

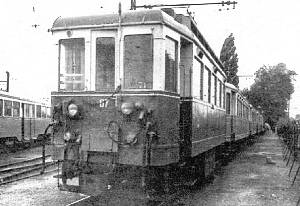

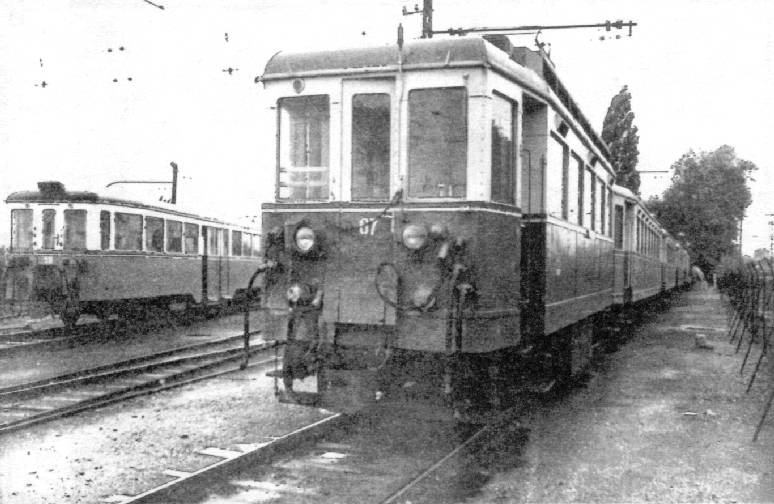

Az 67-es M I-es motorkocsi, Dunaharasztiban. Ez a motorkocsi volt a "negyedik M VII-es", az egyik vonat végén ez a motorkocsi üzemelt.

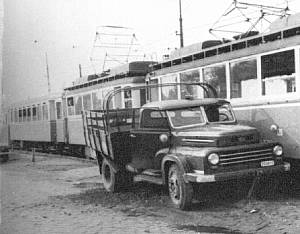

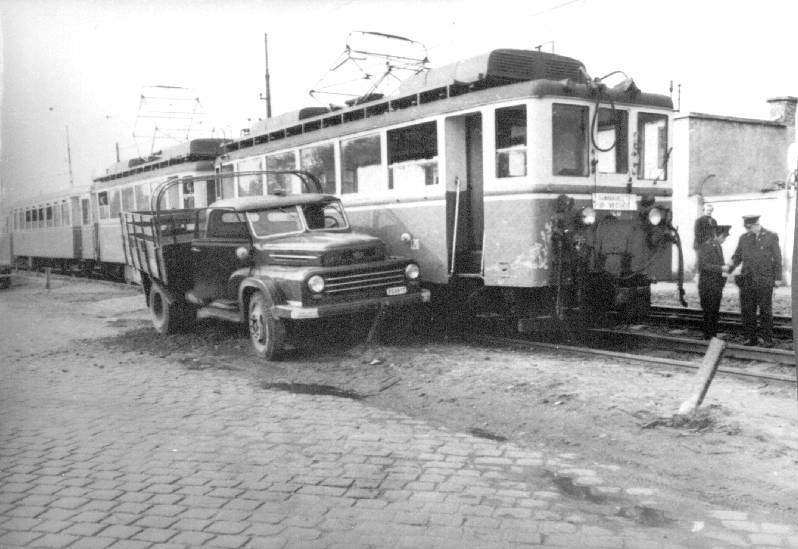

Baleset a soroksári HÉV-en, a Helsinki úton. A képen két M II-es motorkocsi mögött egy P XIII-as van besorozva a vonatba.
Az M VII-es és P XIII-as motorkocsikat 1973 és 1976 között selejtezték. A járműveket nem bontották szét. Jelenleg is fellelhető mindhárom motorkocsi szekrénye, valamint az 505-ös pótkocsit is félretették. Amennyiben jut rá keret, a 73-as és az 505-ös motorkocsit tervezik gyártáskori állapotukra működőképesen helyreállítani, és a szentendrei múzeumban kiállítani. A 72-es is Szentendrén van, elötte azonban ez sárgára festve lakókocsinak használták. A 71-es szekrénye pedig jelenleg Dunaharaszti kocsiszín területén áll, berendezéseitől megfosztva.
Lakos Rudolf

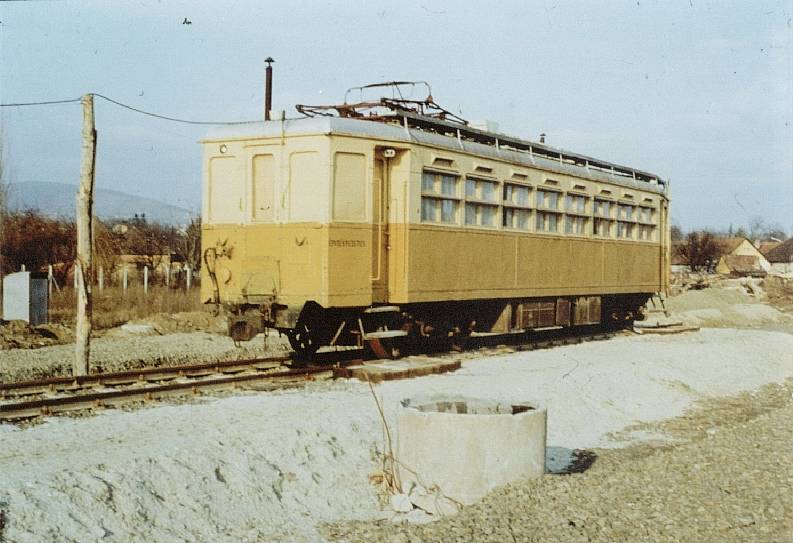

A képen a 72-es Szentendrén, egy iparvágány végén,  mint építési lakókocsi.

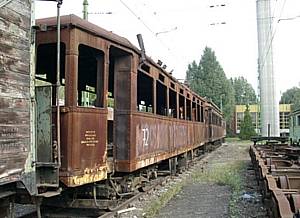

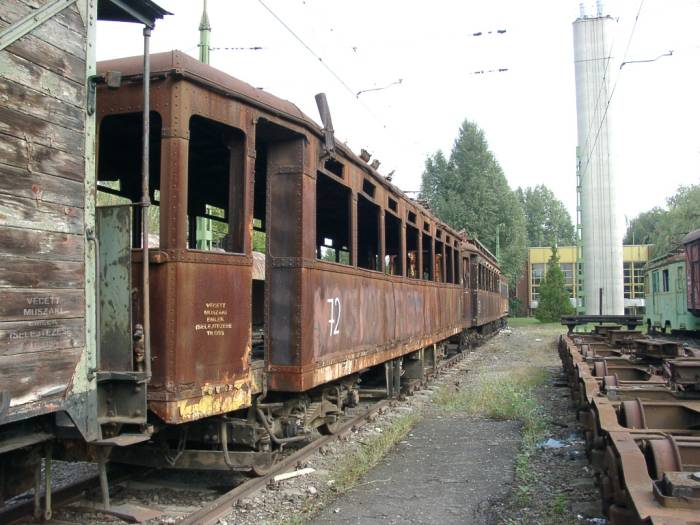

A 72-es motorkocsi, Szentendrén, 2001-ben. Megfigyelhető a megmaradt sárga festéknyom a kocsi elején.

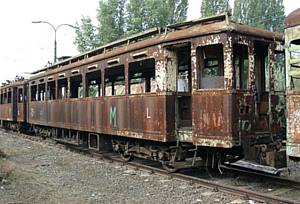

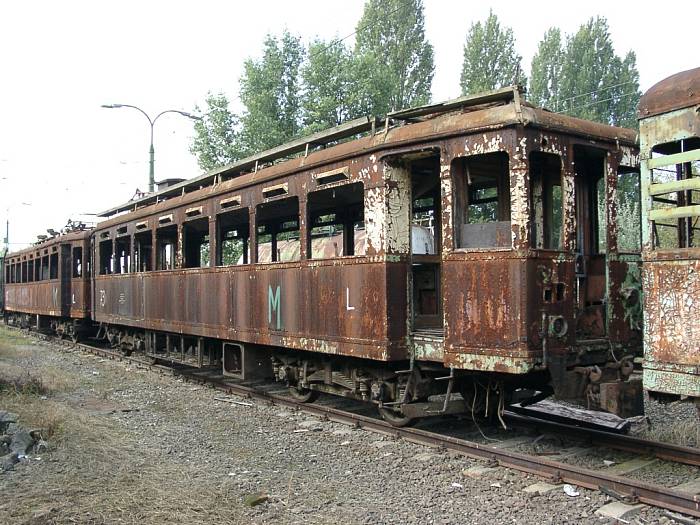

A 73-as motorkocsi, szintén Szentendrén, 2001-ben. Ez az a motorkocsi, amelyet múzeumi célra őriznek.

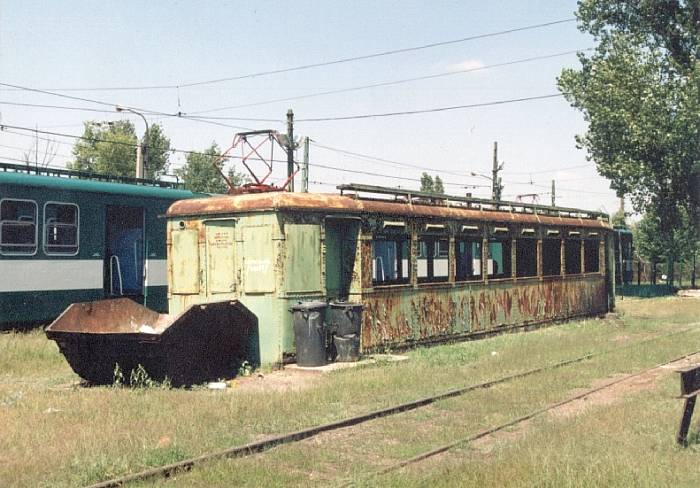

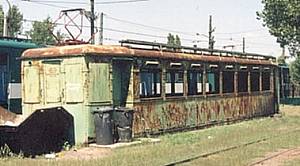

A 71-es motorkocsi is megvan - Dunaharaszti forgalmi telepén, forgóváz nélkül. A kép 1998-ban készült.

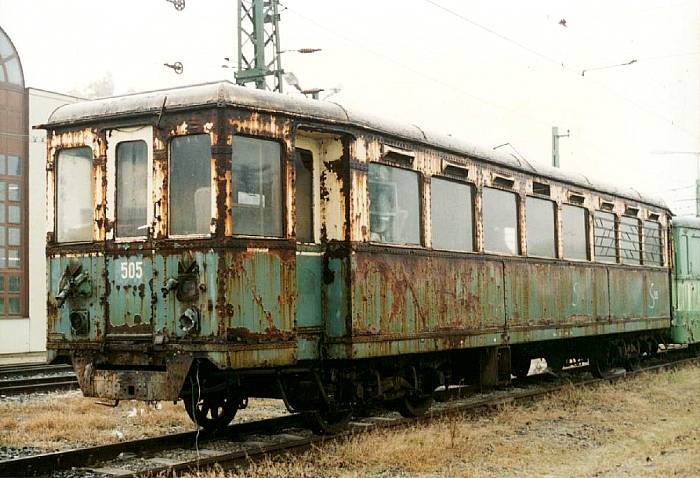

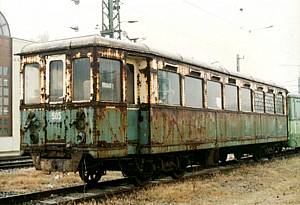

Az 505-ös pótkocsi is megőrzendő múzeumi célra, jelenleg Ráckeve állomáson van félreállítva. Ezt a kocsit a 73-assal együtt kívánják kiállítani, gyártáskori állapotukra helyreállítva.
psz.
MÁV
1953
MÁV
1954.05.10.
selejtezve
M 71
Cavill 271
Cavill 700
1973. 02.
M 72
Cavill 272
Cavill 701
1976?
M 73
Cavill 273
Cavill 702
1976?
psz.*
MÁV
1953
selejtezve
P 501
Cae 5910
1975.09.
P 502
Cae 5911
1976?
P 503
Cae 5912
1976?
P 504
Cae 5913
1976?
P 505
Cae 5914
1976?
P 506
Cae 5915
1976?
*a P betű a II. vh.után, a háború elött B, vagy BC


Az L VI-os mozdonyok

Ezeket a mozdonyokat a gödöllői vonal megnövekedett teherforgalmának kiszolgálására vásárolták. A gyártó ez esetben is a Ganz volt. A három mozdony műtanrendőri vizsgája 1930. január 18-án történt meg, ekkor L 31-33-as pályaszámot kaptak. Ezek voltak a BHÉV első négytengelyes és acélvázas mozdonyai.

1953 után a MÁV eredetileg V 45-ös sorozatjelet jelölt ki nekik, azonban ezt megváltoztatva 1953-58 között V 46.001-003-es pályaszámokat kaptak. 1958-ban visszakapták eredeti pályaszámaikat. A járművek egészen 1996-ig  állományban voltak, amikor a BHÉV-en megszűntették a teherforgalmat. Tudomásom szerint, személyforgalomban sosem vettek részt.

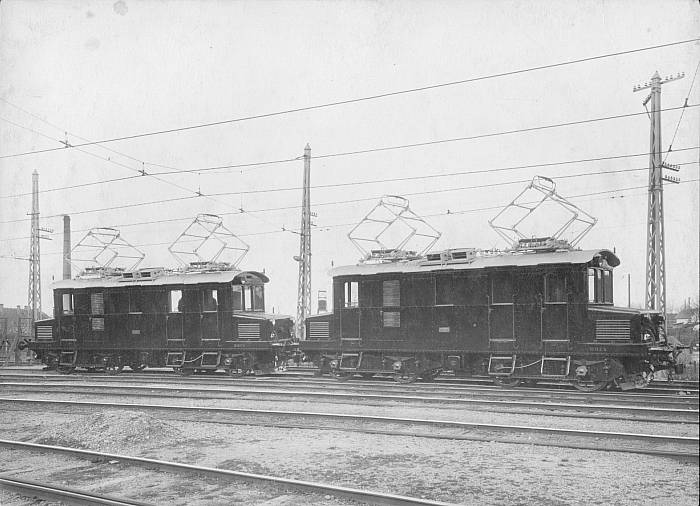

Az L 31-es és az L 33-as mozdonyok új állapotukban.

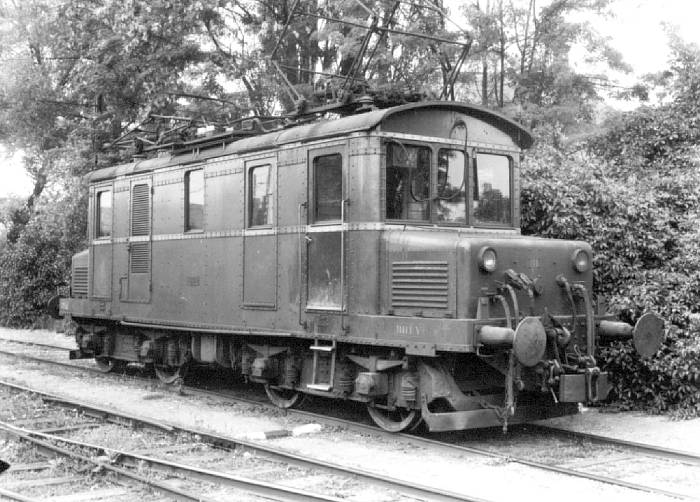

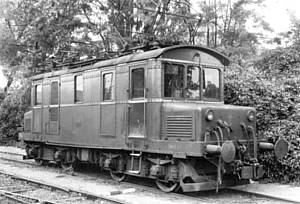

Az L 31-es mozdony 1959 körül. A képen még csak négy légtömlő látható, melyek a sugárvető alól indulnak ki. Szemből nézve a baloldali a Knorr IV-es (közvetlen) fék- és biztonsági vezetéke, míg a jobboldali a Lambertsen fék töltő- és fékvezetéke.
Lakos Rudolf

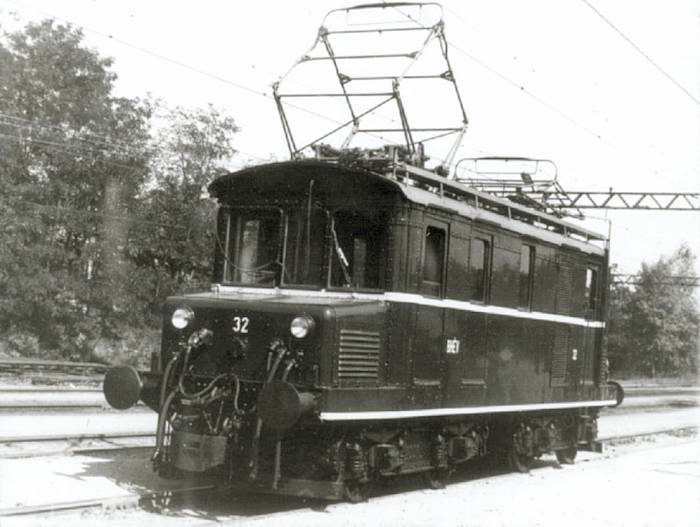

A 32-es a '60-as évek második felében, Kerepesen. Ekkor már a pályaszámból az előírások szerint el kellett tüntetni a betűjelzést. Az előző képhez képest megjelent a MÁV tehervonati fék két légcsatlása (töltő és fékvezeték), a sarokütközők vonalából kiindulva. Ezzel hatra szaporodott a légtömlők száma.

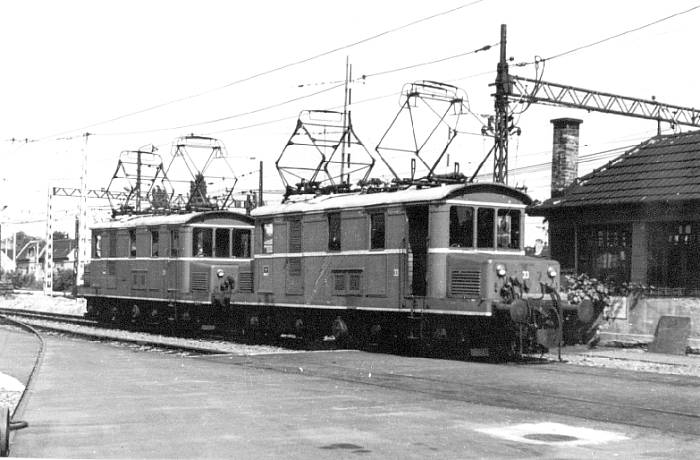

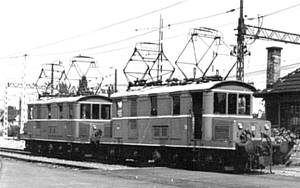

A 33-as és egy második mozdony Cinkotán. Megfigyelhető, hogy egy mozdonyon a két áramszedő nem egyforma, a távolabbi hátsó szedő kötéllel lehúzható, és csak egy csúszólapos. Eltűnt viszont a szélvédő fölül a második erősáramú csatlás.
Lakos Rudolf
Barkó Richárd

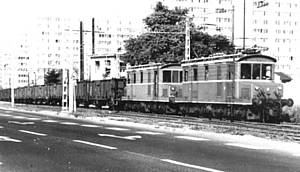

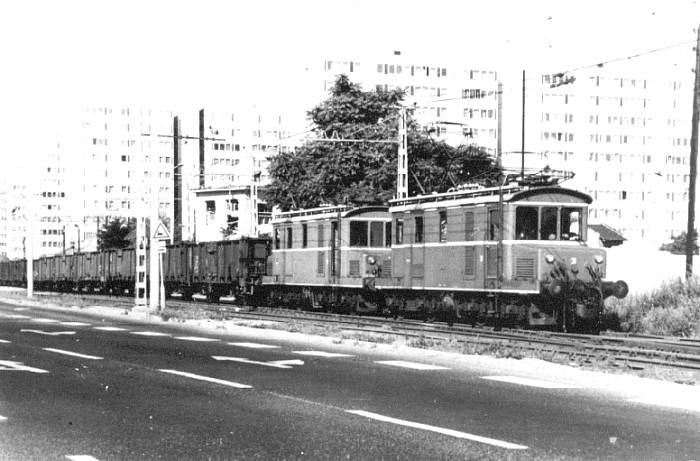

Hosszú tehervonat Rákosfalvánál, a '70-es évek végén. Elöl ismét a 31-es mozdony.

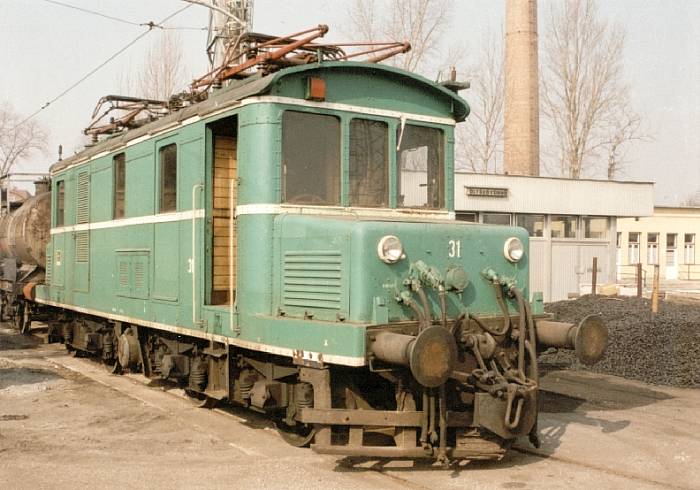

A 31-es Cinkotán, a 90-es évekb elején. Változott a szélvédő feletti végzárlámpa kialakítása, valamint már szénbetétes áramszedője van.
Már 1991-ben felmerült, hogy a 31-est félreteszik múzeumi kiállítási céllal. Végül a 31-es Cinkotán lett kiállítva az állomás elött, helyette a 32-es lett 1996-tól a Szentendrei múzeum kiállítási tárgya. Mivel ez a jármű üzemképes, így többször is teljesített nosztalgiameneteket, főleg az M VIII+P XV-ös szerelvény hátsó motorkocsiját pótolva. Emiatt megoldották az M VIII-assal való távvezérelhetőségét is: az első kistarcsai napokon még nem volt távvezérlés a nosztalgiavonaton, a későbbieken azonban már igen.
Kisl József

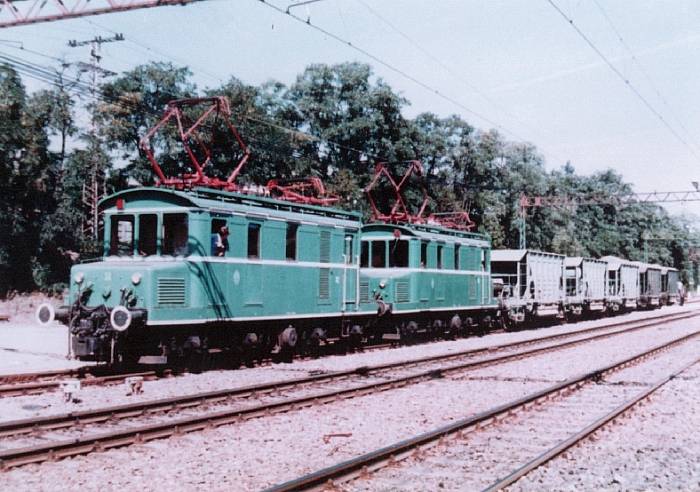

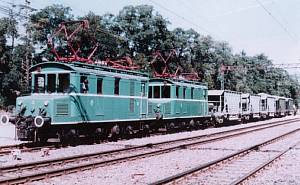

A 32-es, és még egy (33-as?) L VI-os mozdony, dozátor kocsikkal Kerepes állomáson. A mozdonyokon már a BKV oroszlános címere van.

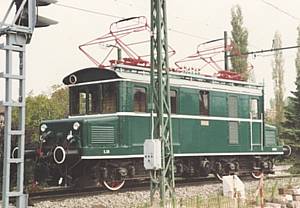

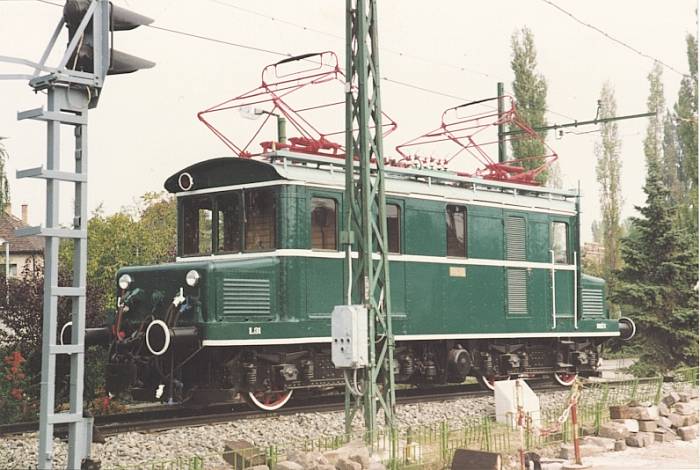

Az L 31-es mozdonyt kiállították Cinkota állomáson. A fényezése az '50-es évekbeli állapotát idézi, de a villamos berendezését kiszerelték.

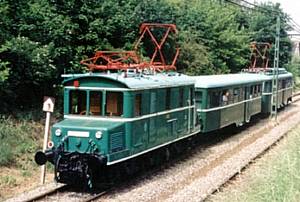

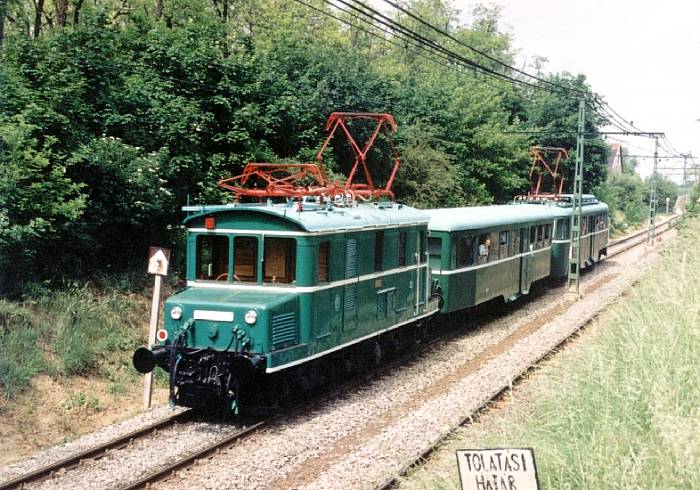

A 32-es mozdonyt utolsó állapotában őrizték meg, gyakorlatilag a teherszállítás megszűnte után rögtön múzeumi kiállításra került. A '90-es évek végén, évente, minden júniusban a Kistarcsai napok keretében nosztalgiameneteken vett részt. A kép is ekkor készült.

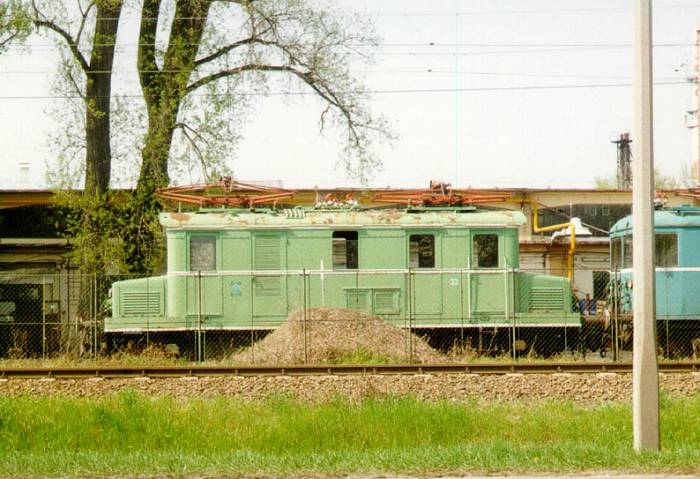

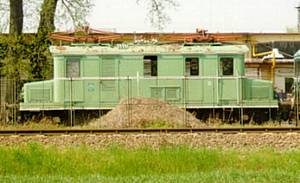

A 33-as motorkocsi jelenleg Cinkotán van félreállítva, tudomásunk szerint még szintén megvan, noha üzemen kívül áll.
BHÉV psz.
MÁV psz.
selejtezve
megjegyzés
L 31
V46.001
...
kiállítva Cinkotán
L 32
V46.002
...
múzeumi (Szentendre)
L 33
V46.003
...
félreállítva Cinkotán


Műszaki adatok


M VII
P XIII
L VI
pályaszámok
M 71-73
P 501-506
L 31-33
gyártási év
1929.
1929.
1929.
ütközők közti hossza
16200 mm
16200 mm
11612 mm
tömege
34,5 t
...
40,4 t
motortípus
TC 7,5/14 - 500 V
-
TC 7,5/14 - 500 V
teljesítménye
4 x 110 LE
-
4 x 110 LE
kerékátmérője
890 mm
...
1030 mm
tengelytáv
8700/2200 mm
9000/1900 mm
5400/2200 mm
ülőhelyek száma
64
64
-
fékrendszerek
kerekes kézifék
Lambertsen légfék
kerekes kézifék
Lambertsen légfék
kerekes kézifék
Knorr IV-es légfék
Lambertsen légfék
MÁV tehervonati légfék*
* - a MÁV tehervonati légfék utólag került felszerelésre

Mindhárom járműtípus szegecselt acélvázas szekrénnyel rendelkezett, ezek voltak a BHÉV első teljesen acélvázas járművei. Az M VII-esek és az L VI-osok négy tengelye közül mindegyik hajtott volt, forgóvázanként két-két átszellőzött kivitelű TC 7,5/14 - 500 V-os motor sorbakapcsolásával. Az L VI-osok nagyobb áttétellel rendelkeztek, így lassabbak voltak, de nagyobb volt a vonóerejük.

A járművek két áramszedővel voltak felszerelve. Az M VII-eseken egyenértékű volt a két szedő (kötéllel voltak lehúzhatóak). Az L VI-osok áramszedője különlegesebb volt. A B-oldali áramszedő levegős üzemeltetésű volt, és távvezérléssel felengedhető volt. Az A-oldali viszont kötéllel volt működtethető. Ezt azért alakították így ki, hogy a mozdonyt sűrített levegő nélküli állapotban is üzembe lehessen helyezni. A légsűrítő motorjára kapcsolt dinamó (utolsó állapotában) egyben a 72 V-os akkumulátort is töltötte, amelyet azonban egy előtétellenállás is táplált. Az indítóellenállások a mozdony orrészében helyezkednek el, a kontaktorok az oldalfal mellett kétoldalról.

A járműveknek a távkapcsolású üzemnek megfelelően gyengeáramú kontrollere volt, holtember gombbal. A két járműtípus mindegyikén csak menetkapcsolás volt, fékezni légfékkel kellett. Különbség volt, hogy a mozdonyokon a söntfokozatokat kikötötték a kisebb sebességi követelmény következtében. Az ellenállásokat EP szelepes kontaktorok kapcsolták. Az M VII-P XIII-asokon a gyengeáramú csatlás az M I-M II-esekhez hasonlóan oldalt helyezkedett el, 24 átmenő vezetékkel. A vezérlési csatlásokat elegendő volt itt is egyik oldalon összekötni. Érdekesebb volt az L VI-osok gyengeáramú csatlása, mert ezeken a mozdonyokon ez középen helyezkedik el, és két kocsi összekötésekor egy hordózható kábelt kellett beleilleszteni. Emiatt a mozdonyokat irányváltási problémák következtében csak A-B véggel lehetett összekapcsolni távvezérléssel, ellenkező esetben a két jármű ellentétes irányba indult meg.

Az 1929-es beszerzés alkalmával debütált a Lambertsen fék, az első közvetett fékrendszer a BHÉV-en. Az M VII-eshez hasonlóan hamarosan a többi kéttengelyes kocsin is bevezették ezt a fékrendszert, az addig használt Knorr IV-es helyett. Az L VI-os mozdonyok a szerelvényképzés lehetősége miatt fel lett szerelve Knorr IV-es közvetlen fékkel is: szemből nézve a baloldali légvezetékpár volt a közvetlen, a jobboldali pedig a Lambertsen fék. Az L VI-osok fékrendszere a '60-as években kiegészült a MÁV tehervonati fékrendszerrel, melyet D2-es fékszelep vezérelt. Ennek a légvezetékei a sarokütközők vonalában helyezkedtek el, a BHÉV rendszerű középütköző két oldalán.



Mindenféle észrevételt, kommentárt, javítást örömmel veszek!
Készítette: Németh Zoltán Ádám
Képek: Barkó Richárd, Kisl József, Lakos Rudolf, Szelényi Gábor, Uherkovich Péter, Varga Ákos Endre

Felhasznált irodalom:
Danka Miklós: Járműszerkezet és típusismeret elővárosi vasút járművezetői részére, Közdok 1983.
Várnagy Zoltán: A budapesti helyiérdekű vasútak története, BKV, 1987.
A főváros tömegközlekedésének másfél évszázada I-III., BKV, 1987.
K. Juhász Erzsébet: A MÁV-BEV-ről (1952-1958), MÁV Vasúthistória évkönyv 1995, 355. oldal (Közdok)
Lovász István és Várnagy Zoltán: A szentendrei régi kocsiszín területén létesítendő helyi közforgalmú vasúti és városi tömegközlekedési üzemtörténeti gyűjtemény, BKV 1992.
