A budapesti Combino villamosok



2016 (Széna tér)

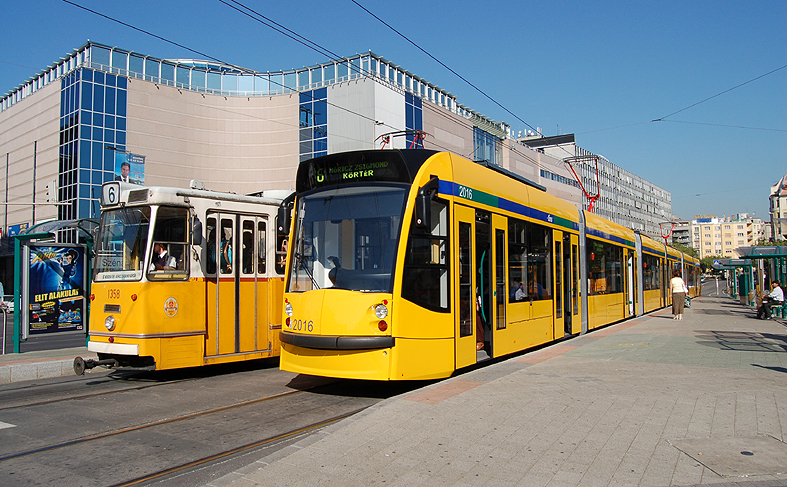

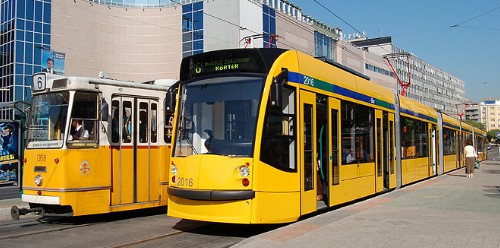

Mellettem az elődőm: a 2016-os Combino villamos a Széna téren, egy Ipari Csuklós társaságában

Combino történet

Ugyan már 1997-től szó volt a világ legnagyobb forgalmú villamosvonalának, a budapesti Nagykörút öregedő járműállományának korszerű alacsonypadlós villamosokra való lecseréléséről, ám talán a legnagyobb politikai lökést az ügynek a 2001-2002-ben beszerzett használt TW-6000-es villamosok Budapestre érkezése jelentette. A városvezetés megosztott volt ugyanis ebben a kérdésben, hiszen nehezen akaródzott lenyelni, hogy Budapest más városból, használt járművek beszerzésére kényszerül - miközben a napi realitást érzékelve a BKV-nak égetően szüksége volt a járműparkjának megújítására. Így a nagyobb közfigyelem nyomásának engedve a város új villamosok beszerzését határozta el. Ugyan 2001-ben első körben már lezajlott egy közbeszerzési eljárás, melynek 2002. márciusában lett nyertese (ezen ekkor a Siemens, az AnsaldoBreda és a Ganz indult), végül azonban ezt az eljárást eredménytelennek minősítették. Az eredményes közbeszerzés a 2002-vel kezdődő választási ciklusban indult, és 2003-ban zajlott le a 40 beszerzendő villamosra. A tenderen az Alstom, a Bombardier két típusa, valamint a Siemens alacsonypadlós villamostípusa vett részt. A versenyben végül a Siemens módosított Combinója lett a győztes; 2003 áprilisában így megszületett a szerződés az új villamosok szállításáról. Ezzel a BKV azt a gyártót választotta, akinek akkoriban a legnagyobb referenciája volt azonos típusú eladott villamosokból - és még nem lehetett sejteni, hogy nem lesz ennyire egyszerű az elkövetkezendő évek gyártási folyamata. Az első két budapesti Combinónak 2004-ben kellett volna megérkeznie, 2005-ben pedig a sorozat szállítása volt esedékes.

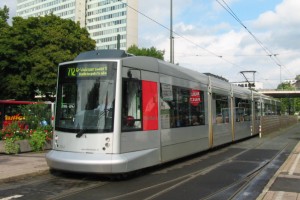

Düsseldorf, NF10 típus
NZA
Düsseldorf, NF8U típus
Düsseldorfi Combino, eredeti homlokfallal. Megfigyelhető elöl a kiskerekes forgóváz. Ezeket a kocsikat a Siemens 2000-2002 között szállította

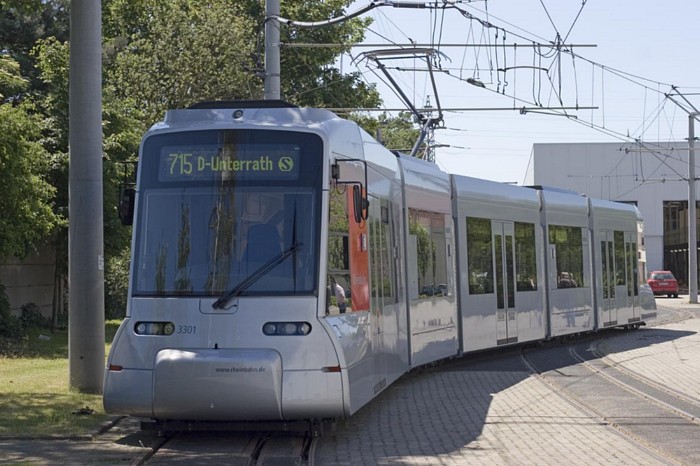

A földalatti közlekedésre is alkalmas NF8U típus, szintén Düsseldorfban, melyek 2006-2007 során érkeztek. Ezeken a villamosokon/Stadtbahn kocsikon már a "pocokarcú" dizájnt alkalmazták

A tenderen nyertes jármű azonban jelentősen eltért a 2006-ban ténylegesen leszállított típustól. Eredetileg egy kilenc modulból álló három hajtott és egy hajtás nélküli futóvázból és két homlokoldali kiskerekes hajtás nélküli forgóvázból összeálló multicsuklós villamos lett volna szállítva, alumínium szekrénnyel, a düsseldorfi Combinók mintájára. A járművekbe az elektromos berendezést a Kiepe szállította volna. A villamosoknak a dizájnt tervező iroda új "pocokarcú" homlokfalat is javasolt, melyet el is fogadott a BKV.

Azonban 2003-ban a Siemens a szaporodó panaszok hatására kénytelen volt bejelenteni, hogy a Combino villamosaival szekrényrepedési problémák vannak. Ennek oka összetett volt: a Combino ugyanis számtalan olyan újítást tartalmazott, melyről csak kevés technológiai tapasztalat állt rendelkezésre. Újdonság volt a multicsuklós szerkezet (ezt a '90-es évek elején mutatták be), mely a korábbi forgóvázas kivitelű villamosokhoz képest nagyobb erőhatásokat okoztak a kocsiszekrényeken. Nem volt megnyugtatóan megoldva a csuklók kialakítása csavarodó mozgások kiküszöbölése szempontjából, valamint a futóvázak ívekben történő rángatózó mozgása is a túl kicsire hagyott holtjátékoknak volt köszönhető. Hibás volt a Combinókon alkalmazott moduláris építési elv: a jármű vázszerkezetének különböző anyagokból készült elemei hegesztés helyett alumínium szegecseléses technológiával épült össze. Ettől a gyártó könnyebb összeszerelést és javíthatóságot remélt elérni, valamint az oldalváz alumíniumból épülhetett; ám a kapott vázszerkezet alul lett terhelési szempontból méretezve, különösen a szegecselési pontokon. A Siemens ezen hibák kiküszöbölésére egy komplex szanálási programot indított a már leszállított villamosoknál: megerősítésre kerülnek a vázszerkezetek, nagyobb holtjátékokat hagynak a futóvázak elmozdulására lengéscsillapítók beépítésével, végül pedig új passzív hidraulikus csuklómechanizmussal kísérleteznek a csavarodó mozgások lekezelésére azokban a városokban, ahol a leginkább jelentkezik a csuklócsavarodási probléma.

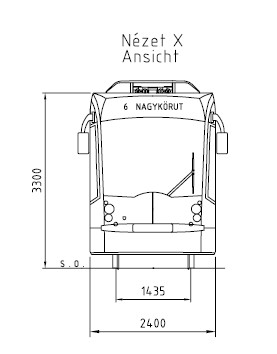

Az eredetileg tendergyőztes jármű, és 2004-es módosítás után szállított kocsi jellegrajza.

A Siemens a már megkötött szerződéseknél azonban úgy döntött, megváltoztatja a már meglévő megrendeléseiben a szállítandó villamos jellegét: ezért alkalmazásba vette azt a tervezőbrigádot, akik az ADTranz-nál dolgoztak korábban az alacsonypadlós rövid-csuklós villamosok konstrukcióján. Az új járműszerkezet kialakításánál a fő szempont láthatóan a biztonság lett: az új villamosok hagyományos hegesztett acélvázas konstrukciók lettek, és csak a külső burkolatok ragasztásos technológiája maradt meg a korábbi modularitási elvből. Átemelték azonban a Combino kompakt forgóváz konstrukcióját (az ADTranz GT6N villamosain alkalmazott asszimetrikusan terhelt forgóvázak helyett), valamint megváltoztatták a korábban alkalmazott légrugós forgóvázbeállító mechanizmust gumrugós szerkezetűre.

A BKV és a Siemens közötti szerződést 2004 júliusában a felek közös megegyezéssel módosították: eltolták a szállítási határidőket, valamint az eredetileg 149 millió Eurós árból (931 millió Ft/ jármű) 136 millió Euró lett (850 millió Ft/jármű). Fajlagosan így a BKV az egyik legolcsóbb villamost vásárolta az európai piacon. A gyártás az eredetileg tervezett németországi Uerdingen helyett Bécsbe került át, az elektronikus berendezés szállításából pedig kiszállt a Kiepe.

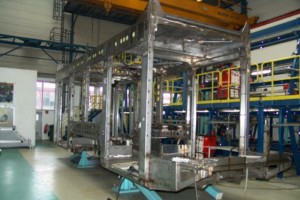

Vázszerkezet gyártás

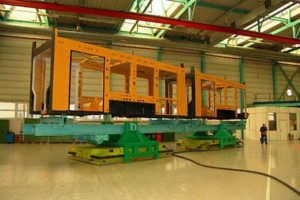

Külső burkolat nélkül

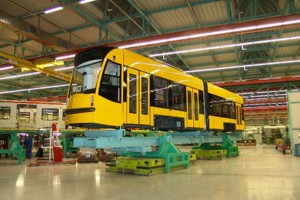

A kész egység külső burkolattal

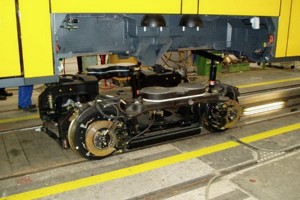

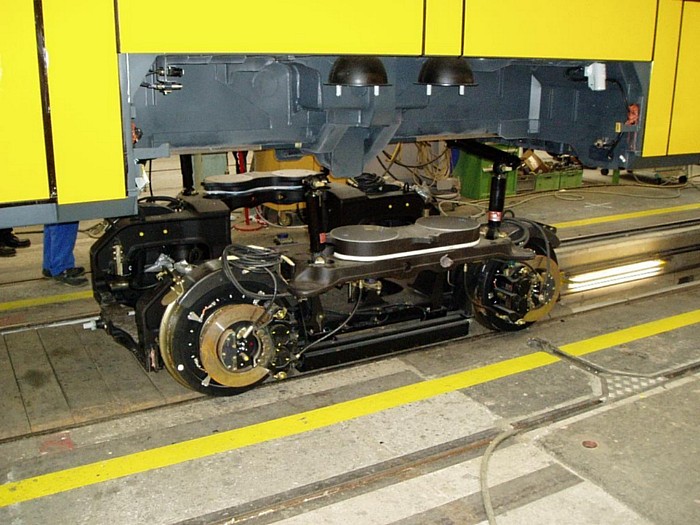

A forgóváz beépítése
Gerhard Hermann/Siemens TS
A gyártás különböző munkafázisai Bécsben.

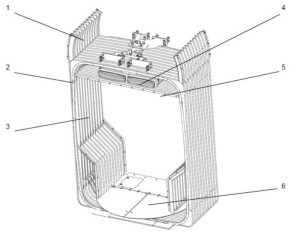

Balra fent: a fejmodul rozsdamentes acélváza, az előrenyúló alvázszerkezetre épül rá az üvegszálas vezetőállás kabinja

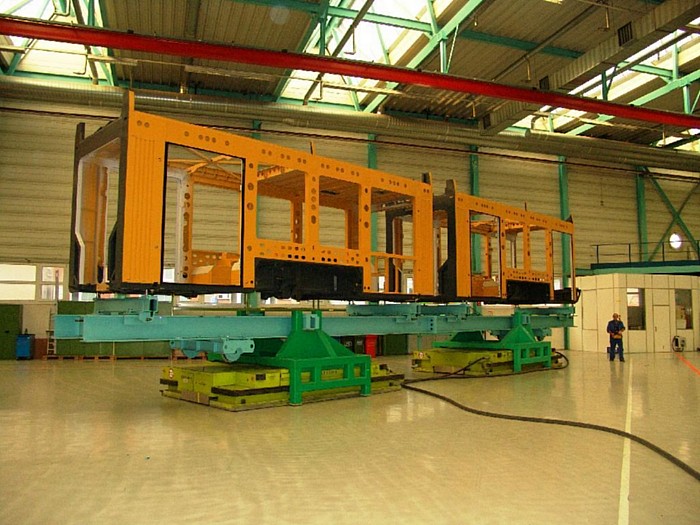

Jobbra fent: kétmodulos egység váza, külső-belső burkolat, ajtók és csuklók nélkül
Balra lent: a kész szerkezet, még forgóvázak nélkül
Jobbra lent: a forgóvázakat Graz-ban gyártották

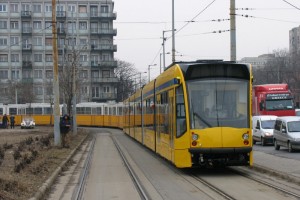

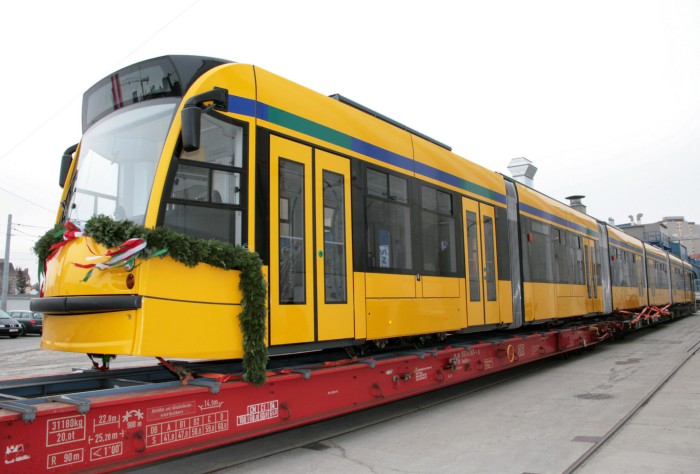

Az első villamos végül 2006. március 14-én érkezett meg Budapestre vonaton Ferencváros kocsiszínbe, aznap át is vontatták a Hungária kocsiszínbe. Az első két kocsi (2001-2002) még ezen a tavaszon megkezdte próbafutását az 1-es vonalon, miközben a Nagykörúton átalakítási munkálatokat végeztek: megemelték a peronszintet a megállókban a szintbeli beszállás megkönnyítésére, újjáépítették egyes pontokon a vágányokat, átépült a villamosok fogadására Hungária kocsiszín, valamint újjáépítették az áramellátó rendszert, mely a villamosok visszatápláló fékezésének megjelenésével nagyobb energiamegtakarítást tett lehetővé. Két kocsit (a későbbi 2004-est és 2005-öst) 2006 tavaszán Wildenrath-ba, a Siemens tesztpályájára vitték próbaútra. Az első Combino villamosokat 2007. július 1-jén helyezték forgalomba, majd a 40 kocsi folyamatosan érkezett és lett forgalomba állítva az elkövetkezendő hónapok során. 2006. szeptemberében a 2018-as Berlinben, az Innotrans kiállításon lett bemutatva. Végül pedig az utolsó 2040-es pályaszámú kocsit 2007. májusában szállították le.

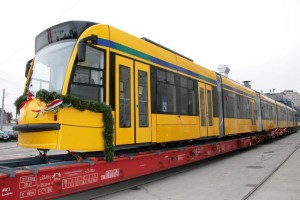

Az első Combino még Bécsben, vonatra rakodva.
A jármű átvontatását Ferencváros pályaudvarról a Hungária kocsiszínbe nagy érdeklődés övezte.
Combino Wildenrath-ban
Kees Verhulst

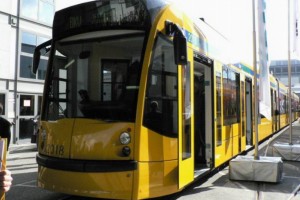

Combino az Innotrans-on, Berlinben

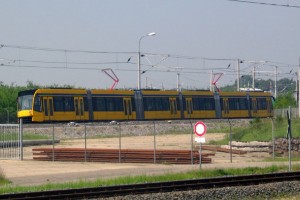

Combino a wildenrath-i próbapályán, 2006. májusában

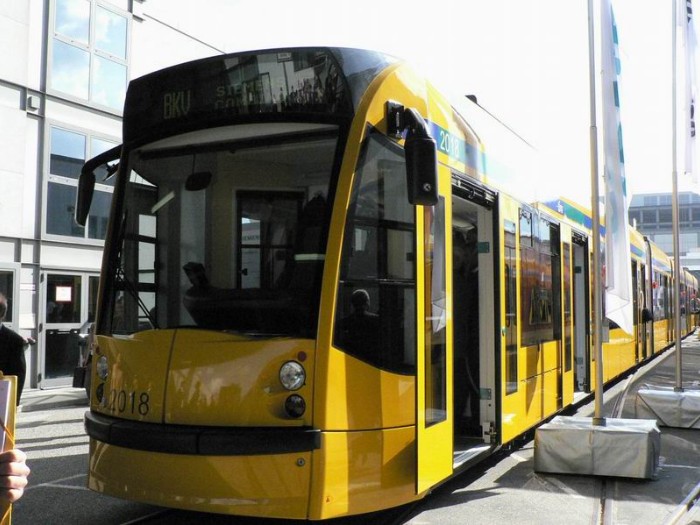

A 2018-as kocsi a berlini Innotrans kiállításon, 2006 szeptemberében
2007. nyara az utastéri meleg kiküszöbölésére irányuló kísérletezéssel telt el: a 2006-os kocsin nagyobb ablakokat építettek be, a 2007-es kocsin középre légkondicionáló berendezés lett beépítve, a 2008-as kocsin pedig a meglévő szellőzőrendszert átalakították. Mindhárom kísérleti járművön a vezetőfülke hűtött levegőjét kivezették az utastérbe.

Jellegzetes műszaki adatok

Hossza
53,99 m
Motorteljesítmény
8 x 100 kW
Szélessége
2,4 m
Segédüzem (24V)
2 x 8 kW
Magassága
3562 mm
Segédüzem (3x400V, 50 Hz)
15 kVA (cos fi= 0,85 esetén)
Sajáttömege
69,7 t
fűtés, padlófűtés
3 x 24 kW
max. tengelyterhelés
10 t
Padlófűtés (3x400 V, 50 Hz-ről)
12 x 7 kW
Tengelytáv
1800 mm
Vezetőfülke-fűtés/légkondicionáló
2 x 5 kW/ 2 x 3,6 kW
forgóvázközepek távolsága
8470 mm/9375 mm
max. sebesség
60 km/h
min. járható ívsugár
20 m
Gyorsulás
1,3 m/s2
kerékátmérő (új/kopott állapot)
600/520 mm
Rántáskorlátozás
0,8 m/s3
Kerékabroncs szélesség
124 mm
max. áramfelvétel
1200 A
Padlómagasság
350 mm
ülő/férőhely (4 fő/m2)
64/350
belépő magasság
320 mm
Ajtó
2 x 8 db., 1300 mm nyílással

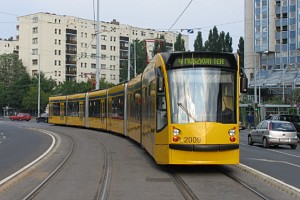

2009 (Budafoki út)
2015 (Dobozi utca)
NZA
Normál üzem és kocsiszíni menet Combinókkal 2006-ban


Járműszerkezet, forgóvázak, csuklók

A budapesti Combino-Supra villamos 53,99 m hosszú, hat modulból álló, teljes hosszban végigjárható, teljesen alacsonypadlós jármű. Mind a hat modul kb. 9 m hosszú, melyek alatt szimmetrikusan középen helyezkedik el egy-egy forgóváz. Az egyes egységek között csuklószerkezetek biztosítják a kapcsolatot és az átjárást.

A jármű önhordó, hegesztett rozsdamentes acélvázas szerkezetű. A külső burkolatának elemei ragasztással kerültek a helyükre, így sérülés esetén ezek könnyen cserélhetők, ám emiatt teherhordó szerepük korlátozott. A csuklók mellett különösen vastag, erős zárókerettel van a vázszerkezet megerősítve, itt a csuklószerkezetek csavarozással vannak hozzáerősítve a vázhoz. A fejmodulok elején a vezetőállás körül üvegszálas kivitelűek, ez a szerkezet az itt előrenyúló alvázszerkezetre épül rá. Az alvázszerkezetbe került a rejtett vonókészülék beépítésre, melyeket a homlokfali alsó takarólemezek eltávolítása után lehet kihajtani. A fejmodulok elején rugalmas lökhárítók vannak felszerelve.


Csatlasszerkezet

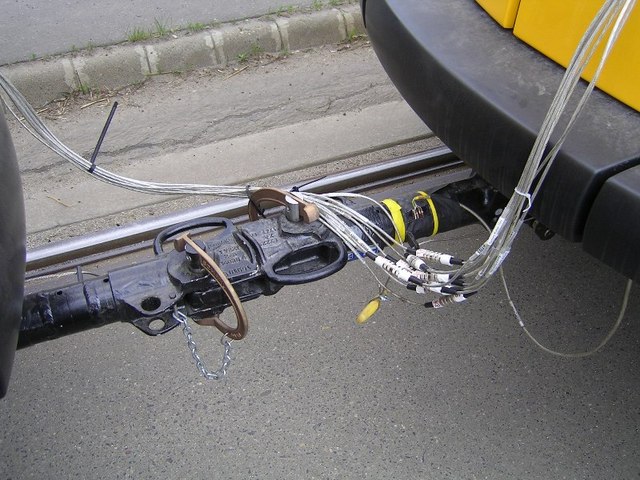

Vonószerkezet

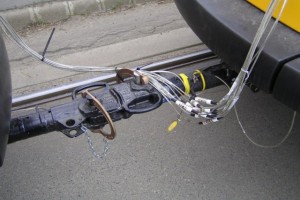

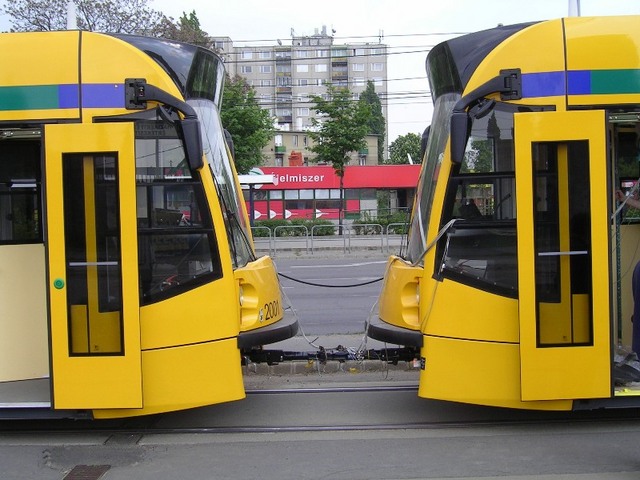

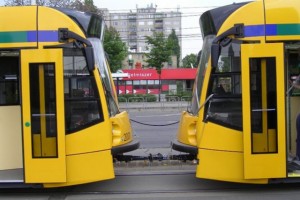

Combino villamosok próbaúton, csatolva. Megfigyelhető az eltávolított homlokfali takarólemez, illetve a kihajtott vonókészülék.
A hatrészes jármű szerkezetileg három szerelvényegységből áll össze. Egy szerelvényegységen belül így két modul van, két forgóvázzal. Ezen két modult egy olyan rövidebb csuklószerkezet köti össze, mely csak vízszintesen (függőleges tengely körül) képes elfordulni, 30o-os szögben. A függőleges bólintás elleni merevítést a felső csukló biztosítja, mely gumiágyazású gömbcsuklós rudazatból áll össze. A kapcsolatok közötti gumibetét rugalmassága a két modul egymáshoz képesti enyhe oldalra billenését is megengedi. Ez a rosszabb minőségű pályán való áthaladásnál lényeges, miután a többi alacsonypadlós villamoshoz hasonlóan a kompakt forgóvázszerkezet által eredményezett rövidebb rugózási hosszak miatt a tengelyek terepjárása kevésbé tudja a pályahibákat kiküszöbölni. Egy kétmodulos egység így egy rövidcsuklós villamos szerkezetet alkot. A rövidcsuklós villamosok működési elvének megfelelően a forgóvázat a szekunder gumirugózás tartja rugalmas kapcsolaton keresztül párhuzamosan a szekrény alatt. A hosszú járműkialakítás és a kettős csuklók miatt a különböző kocsirészek között felléphető tolóerők miatti lehetséges instabilitást egy passzív hidraulikus szerkezet is biztosítja, melynek munkahengerei a forgóvázak két végén vannak felszerelve. Mind a rugós, mind a hidraulikus szerkezet két-két forgóvázat - függetlenül a csukló állásától - úgy hozza kényszerkapcsolatba, hogy mindig azonos irányban és azonos mértékben forduljanak ki. Ez rendkívül jó űrszerlvénykihasználáshoz vezet.

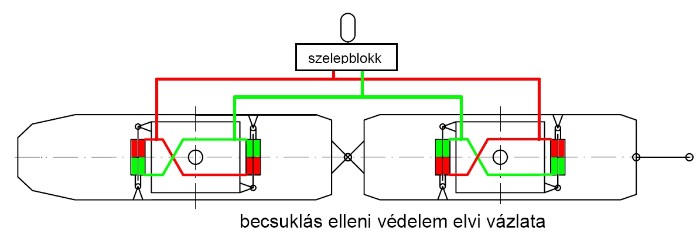

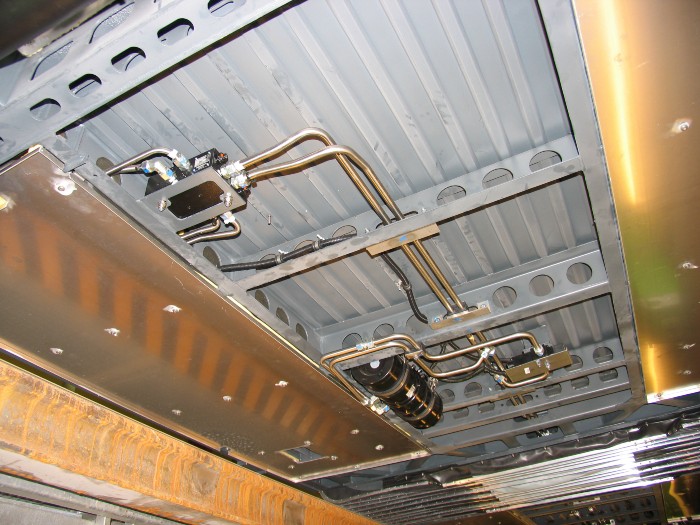

Fent: a Combino-Supra passzív hidraulikus becsuklásgátló rendszere. Ez a kettős folyadékkör azt éri el, hogy a forgóvázak - függetlenül a csukló helyzetétől - mindig azonos irányban és azonos mértékben forduljanak ki.

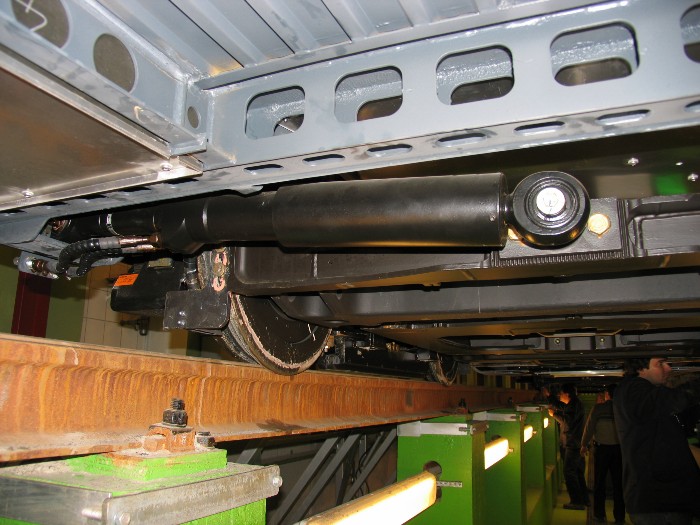

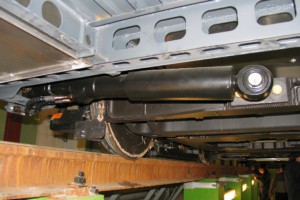

Lent: a hidraulikus rendszer munkahengere, mely az alvázhoz és a forgóvázhoz kapcsolódik, valamint a kettős folyadékkör rendszere az alváz alatt.

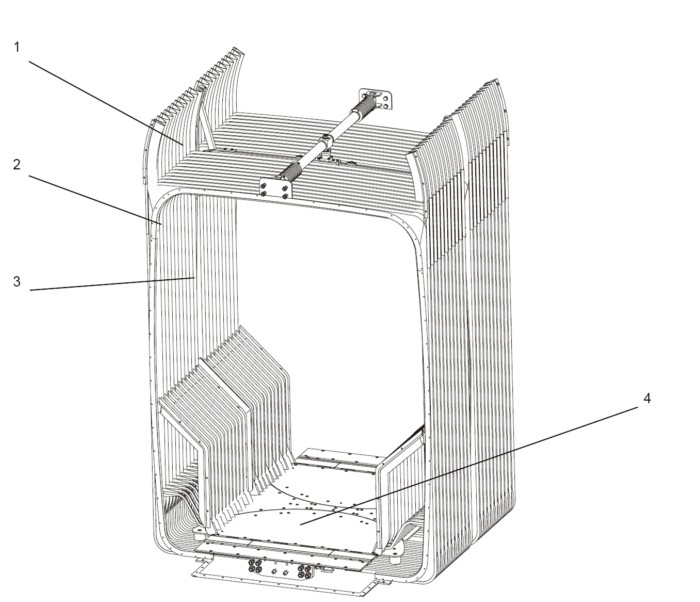

A kétrészes szerelvényegységek között ún. kettős csuklók biztosítják a kapcsolatot. Ez lényegében egy olyan csuklószerkezet, amelynek két csuklópontja van, ezek mindegyike tetszőleges irányban képes elfordulni (vízszintesen elfordulni, függőlegesen bólintatni és oldalra kibillenni). A két szerelvényegység között itt egy mindkét oldali kapcsolódó modultól független átjáró van beépítve, melyhez egyben a csuklóharmónikát tartó portálszerkezet is kapcsolódik. Itt csak ezt a portálszerkezetet tartja középen a felső csukló (ennek nincs lényeges teherviselő szerepe), mely egy rugós-teleszkópos rúd. Az átjáró padlólapja úgy van kiképezve, hogy lehetőség szerint ezen utas ne álljon, mivel ívekben áthaladáskor meglehetősen hektikus mozgást végez.

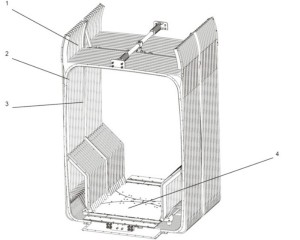

A kétféle csuklószerkezet: baloldalt a rövid csuklószerkezet, ahol megfigyelhető a merevítő felső csukló. Jobboldalt a duplacsukló szerkezete látható. Az mechanikus szerelvényeket csavarozással erősítették fel a járműmodulok végén lévő merevítő zárókeretre

A rövid csuklós kivitel következtében a forgóvázaknak csak korlátozott, max. 4-5o-os szögű kitérésre van szükségük - ennek köszönhető, hogy ívekben a forgóvázak nem ütköznek neki az oldalfalnak. Ennek következtében a forgóvázakon a királycsap szerepét átvette egy gumiágyazású, kb. 30 cm hosszú kikötőkar, mely a forgóvázhoz annak mértani közepén csatlakozik. Ezt az elemet eredetileg multicsuklós kocsiknál alkalmazták, ahol a forgóváz csak függőlegesen viselkedik teljesértékű forgóvázként, vízszintes irányba a kocsiszekrény minimális holtjátékkal követi a forgóváz mozgását. Maga a forgóváz merevkeretes, a beépített kerékpárok közös tengely nélkül egy portálszerkezeten keresztül kapcsolódnak egymáshoz. Ez a portálszerkezet olyan, hogy elfér felette a 350 mm magasságú padlószerkezet. A portálszerkezet négy gumi-fém kúpos lemezrugón keresztül kapcsolódik a forgóvázkerethez (ez a primer rugózás), maga a forgóvázkeret pedig nagyméretű gumirugó elemeken keresztül kapcsolódik a szekrényvázhoz (ez a szekunder rugózás). A gumirugó karakterisztikája és a lengéscsillapító tulajdonsága a billegést megszűnteti, maga a villamos pedig kellemesen lágy rugózásúvá vált, valamint biztosítja a villamos egyenesben tartását.

A villamos négy forgóváza hajtott, kettő pedig hajtás nélküli futó forgóváz (a második és az ötödik modulban). A hajtott forgóvázban a külső oldalon, a két kerék között helyezkedik el az önszellőző vontatómotor, kétoldali kihajtással. Ezen közös tengelyhez csatlakozik két hajtómű két oldalról, mely a forgóváz egyik oldalán lévő két kereket hajtja meg. Erre a hajtótengelyre van egy tárcsafék is felszerelve, a motor mellett. A hajtómű egy gumitárcsa páron keresztül csőtengelyes hajtással hajtja a kerekeket. A futó forgóvázban a négy kerék egymástól függetlenül fut, mindegyik külső oldalára egy-egy tárcsafék lett felszerelve. A tengely nélküli kerékpárok problémája a rosszabb iránytartás, mely magasabb kerékkopáshoz vezet a hagyományos tengelyes kerékpárokhoz képest. A hajtott forgóvázak egy oldali, egymás mögötti kerekeinek a motortengelyen keresztüli összekapcsolása ezen valamennyire segít. A hajtott forgóváz 4,9 t nehéz, a futó 3,3 t. A forgóvázak tárcsafékei hidraulikusan működnek: a hajtott forgóvázban rugó ellenében működnek, míg a futó forgóvázban egy elektronikus egység aktívan szabályozza a fékerőt a hajtott forgóvázak villamosfékezéséhez szinkronizálva.


Portáltengely
Hajtott forgóváz

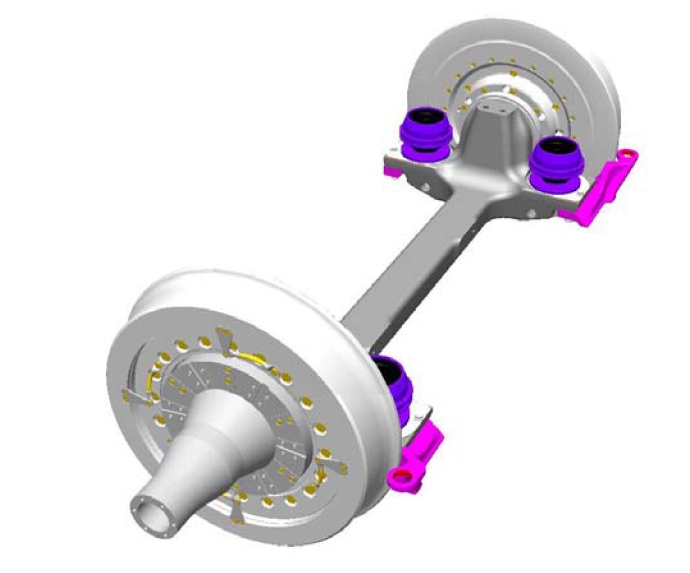

Balra: a portáltengely rajza: megfigyelhető a gumirugók beépítése, valamint a hiányzó vasúti tengely.

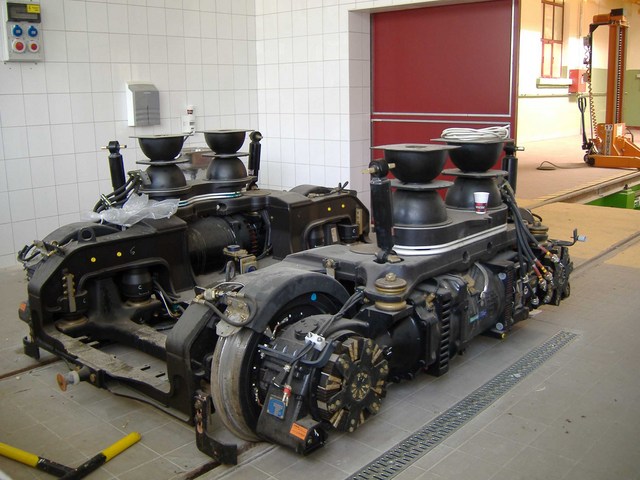

Jobbra: egy kiszerelt hajtott forgóváz, a külső hajtóművel. Középen látható a motor, mely a kétoldali gumibetétes tárcsán keresztül hajtja meg a kerekeket. Megfigyelhető 4 db. a nagyméretű szeunder gumirugóelem, mely a forgóvázak egyenesben tartását is biztosítják

Utastér, vezetőállás

Az utastérben a világos színek uralkodnak, a burkolat, a kapaszkodók és a világítás formatervezett. Az ülések jelentős része a forgóváz dobogójába van beépítve, a maradék az oldalfalra támaszkodik. A forgóvázak feletti üléspárok dobogókra kerültek, a forgóváz kialakítása miatt a lábnak nincs meg az a szélesség, mint az ülőlap szélessége: cserébe maximalizálták a forgóváz által okozott szűkületben az átjáró méretét. Az utastérbe kétféle fűtésrendszer került beépítésre: 12 padlófűtő elem van az ajtóknál illetve a forgóváz mögötti állóhelyrésznél. A tetőről pedig három fűtő-szellőztető egység biztosítja a légcserét - nyáron azonban ennek levegőforgató ereje kevésnek bizonyult az utastérben a kellemes hőérzet biztosítására. Nem segítettek ezen az eredetileg 350 mm-es magasságúra méretezett ablaknyílások - hiába számít ez az ablakméret a német tervezőknél nagynak, ez nem biztosítja a melegérzetet enyhítő kereszthuzatot (a német tervezőknek azonban pont a kereszthuzat elkerülése volt a céljuk).

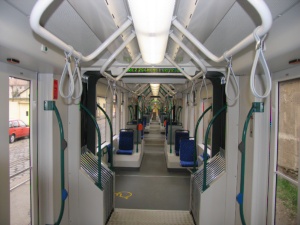

Utastér

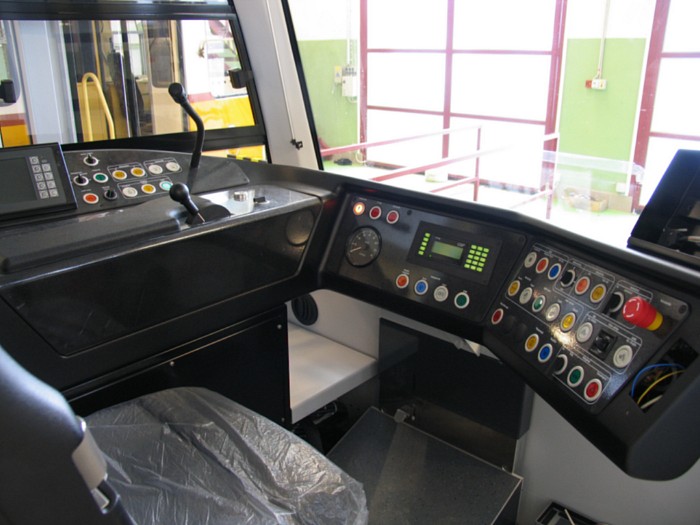

Vezetőállás

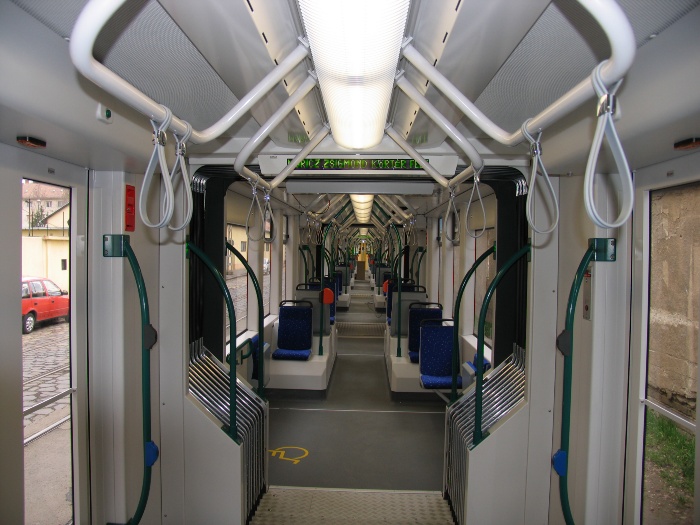

A Combino Supra utastere és vezetőállása
A 16 db. 1300 mm széles lengő-tolóajtó gyors utascserét biztosít. A Nagykörútra szánt járművön a kocsi méretéhez képest kevés az ülőhely, és nagy állóhelyterület van biztosítva. Ennek a következménye a rövid-csuklós villamosokhoz képesti relatíve magas tengelyterhelés, amely azonban így sem éri el a 10 t-t teljes utasterhelés mellett (összehasonlításul a Citadisok geometriájuk és a multicsuklós szerkezet következményeként a 11,5 t tengelyterhelést is elérik). A belépő magasság 320 mm, mely az utastérben egy rövid lejtőn keresztül éri el a 350 mm-es padlómagasságot. A Nagykörúton a járművekhez hozzáigazították a megállóhelyi peronok szegélymagasságát is, mely 240 mm lett - ám ez kevés ahhoz, hogy a kerekesszékesek teljesen akadálymentesen tudjanak beszállni a villamosba. Az ajtóknál fénykapu és ajtómotoráram figyelés teszi lehetővé az ajtószárnyak közé szorult utas észlelését. 2006-ban a járművek forgalomba helyezése után még több gond akadt az ajtóvezérléssel mechanikusan és szoftveresen is, mely meghibásodásokhoz vezetett (ettől zengett a korabeli bulvármédia): a beszállító cég nem adta meg a kenési technológiát, valamint néhány centivel elméretezték az ajtók vezetősínjét, emellett a programozás nem kezelte le megfelelőképpen az ajtók közé szorult utas által okozott visszanyitást. Ezt rövid időn belül a gyártó kijavította, valamint a BKV szakembereivel közösen módosítottak az ajtók programozásán: azóta komolyabb meghibásodások nem jelentkeztek, valamint megszűntek az ajtó visszanyitások okozta zöldidővesztés, mely a Nagykörúti utasforgalom mellett kritikus lehet.

A jármű két végén zárt vezetőállás található: érdekesség, hogy a prototípuson a vezetőállás ajtót is elméretezték, így elakadt az ajtó feletti burkoló elemben (ezt természetesen javították). A vezetőállás zárt tere önállóan fűthető és légkondícionálható. A beépített vezetőülés több ponton is állítható (az ülés levegős rendszerének külön kompresszora van), a vezetőhely ergonomikus kialakítása érdekében külön kartámasz került a jobb oldalra. Ezen a kartámon helyezkedik el a jelzőcsengő, a homokszóró és a sínfék gombja, itt van az éberségi berendezés gombja is, valamint rejtett módon egy támadásjelző vészhívó is. A vezetőpult egyszerű és könnyen áttekinthető. Baloldalt helyezkedik el a menet-fékkapcsoló kar, melynek karja egyben éberségi gombként is működik szintén (ennek működése azonban nem egyezik meg a TW-6000-eseken alkalmazottal). A Combinón 10 mp-ként kell működtetni az éberségi gombot a kapcsolókaron vagy a kartámon, vagy a menetkart kell kellőképp változtatni, vagy a sínfék vagy a jelzőharang gombját kell működtetni. A kocsi visszapillantó tükrei motoros állításúak, melyek menet közben beljebb húzott pozíciót vesznek fel, mint nyitott ajtók mellett (ehhez kapcsolódó kritika, hogy pont az elindulás pillanatában nem lehet végignézni a kocsi oldala mentén, mivel ekkor mozog a tükör). A vezetőállás kellően tágas ahhoz, hogy egy hordozható oktatóülést be lehessen a beépített helyére illeszteni. A vezetőállásban egy mobil oktató kezelőpult is csatlakoztatható, melyen a vészfékezés mellett hibaszimulációt is lehet végezni.

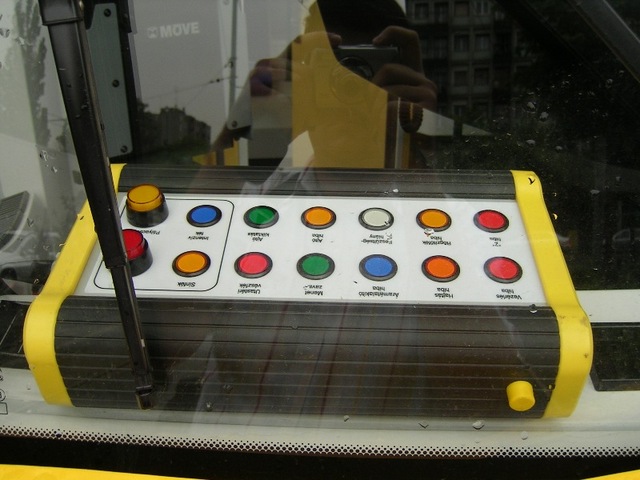

A hordozható oktatópult

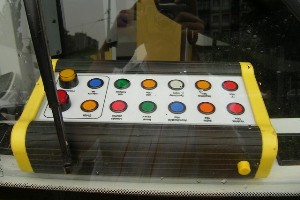

A hordozható oktató kezelőpult

Hajtásrendszer, elektronika

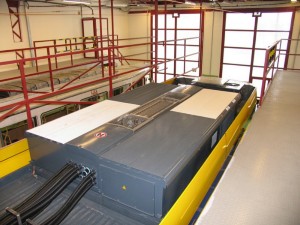

Hajtáskonténer
Áramszedő konténer
Fűtő-szellőztető egység
Vezetőállás klímaberendezés

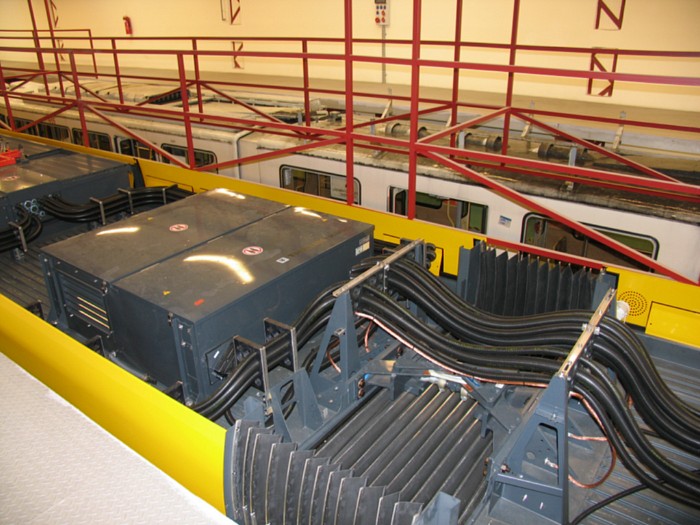

Tetőkonténerek a Combinón.
Balra fent: hajtáskonténer (1., 3., 4., 6. modulon)

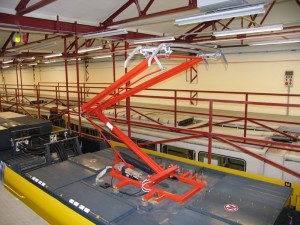

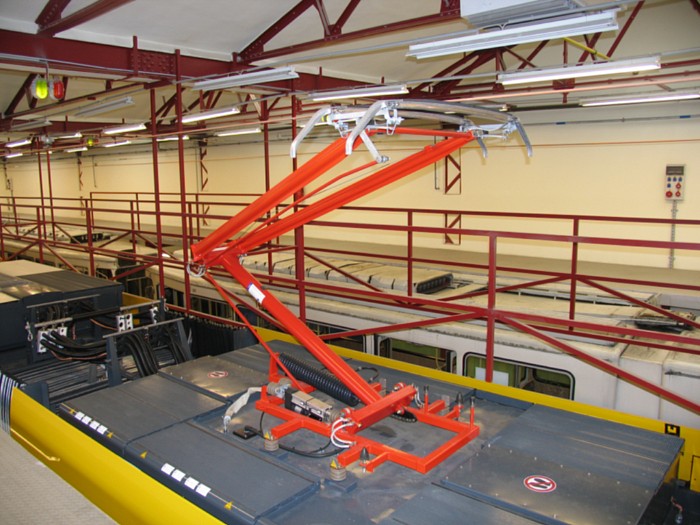

Jobbra fent: áramszedő konténer (2., 5. modulon)
Balra lent: fűtő-szellőztető egység (2., 3., 5. modulon)

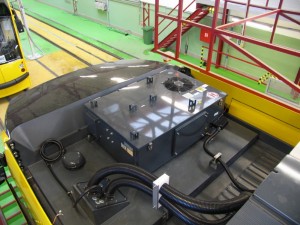

Jobbra lent: vezetőállás klímaberendezés (1., 6. modulon)
A kocsi elektronikusan másképp tagolódik, mint járműszerkezetileg. A Combino erősáramú szempontból két részre tagolódik, a nagyobb áramfelvétel elkerülése végett a két-két forgóváz hajtómotorjai külön-külön áramszedőről működnek. Az áramszedők a hajtás nélküli második és ötödik modulon helyezkednek el. Ennek az elrendeződésnek az oka az, hogy minden modul tetején egyenletesen egy-egy nagyobb konténer helyezkedjen el. A motoros egységek tetején hajtáskonténerek vannak: ezek egyben tartalmazzák a hajtáselektronikát, a fékellenállást, kontaktorokat, hálózati szűrőket, valamint a statikus átalakítót és a hozzá tartozó akkumulátort is (ez utóbbi egységet csak a harmadik és negyedik modulon lévő konténer). Az áramszedős modulon található a kisebb áramszedő konténer, mely túlfeszültség levezetőket, biztosítókat és a főkapcsolót tartalmazza. Ezeket a konténereket az oldalfal tető fölötti magasítása megfelelően takarja. Az áramszedők motoros működésűek, szükség esetén azonban az utastérből egy kézi forgatókarral is működtethetőek.

Főármakör

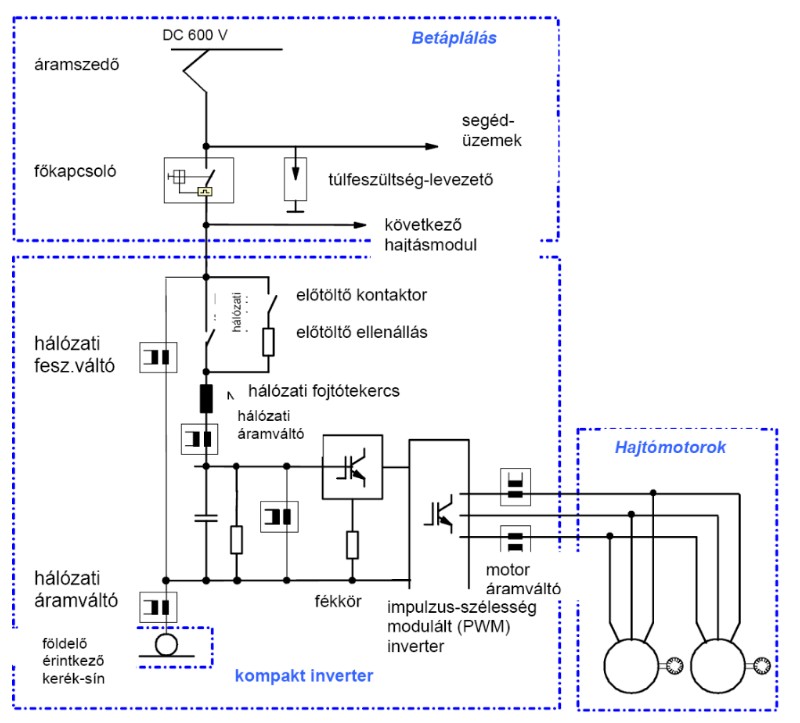

A Combino egy hajtáskonténerében lévő főáramkörének elvi felépítése.
A hajtáselektronika a már jól bevált háromfázisú technológiájú: a jármű IGBT-alapú inverterek segítségével impulzus szélesség modulációval hoz létre háromfázisú szinuszos áramjelet, melyet a párhuzamosan kapcsolt hajtómotor-párba táplálnak (ez azt is jelenti, hogy a két motor fordulatszáma lényegesen nem térhet el). Az IGBT elemeket egy közbenső feszültségű körről táplálják, melynek feszültségét egy kondenzátor stabilizálja: ez a kondenzátor egyben csökkenti a váltóáramú körök által okozott felharmonikus zavarokat, illetve kompenzálja az aszikronmotorokon jelentkező meddő teljesítményt.
A Combinókon a következő fékrendszerek üzemelnek:
Ezek közül újdonság az aktív hidraulikus fék, melynek forgóvázanként egy-egy olyan intelligens vezérlőegysége van, mely nemcsak a fékvezérlést figyeli, hanem a kerekek csúszását is kompenzálja. A hajtott forgóvázakon lévő rögzítőfék két fokozatban működik.

Ezekkel a rendszerekkel a következő fékezési módokat lehet megvalósítani:
Minden villamoshoz hasonlóan a Combinón is van homokszóró berendezés, ez egy saját kompresszoros sűrített levegős rendszerrel működik. A homok mindig a hajtott forgóvázak elől futó kereke elé kerül szórásra.

Segédüzem

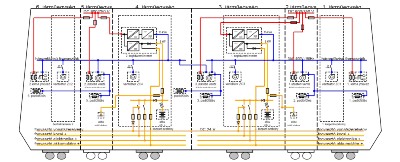

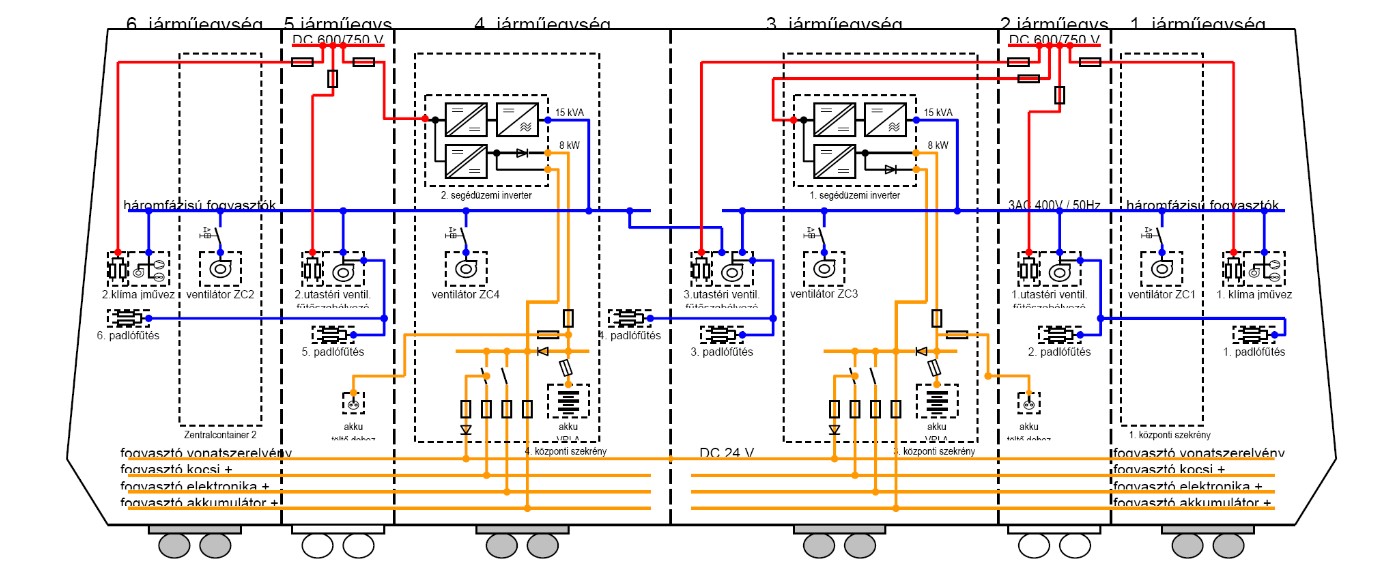

A segédüzemi rendszer elvi rajza
A Combinón a háromféle segédüzemi rendszer üzemel:
A korszerű járművek egyik jelentős újítása volt, hogy a '80-as évektől kezdve a járművek belső kábelezését felváltották a digitális kommunikációs rendszerek. A korábbi járműveken pl. minden egyes műszerfali kapcsolótól egy vezeték ment a működtetett eszközhöz; elképzelhető, miféle vezetékkötegeket kellene az 54 méteres villamos négy hajtásrendszerének működtetéséhez végigvinni. Ilyen hosszabb járműveknél már a jelek stabilitása is kétséges lehetne (tipikus, hogy az idősödő járműveken legtipikusabban vezetékhibák jelentkeznek, melyek lokalizálása és javítása egy nehéz feladat). Emiatt az új járműveken a vezetékköteg helyett egy digitális adatbusz megy végig a járművön, amelyhez különböző számítógépes egységek csatlakoznak. Az előző példát folytatva: innentől kezdve minden műszerfali kapcsoló egy számítógéphez kapcsolódik, mely digitális üzenetté konvertálja a kapcsoló működtetését. Ez az üzenet az adatbuszon keresztül eljut egy másik számítógéphez, amely a kapcsolóhoz tartozó eszközt működteti. A digitális rendszer előnye, hogy ugyanazt az néhány vezetékből álló adatbuszt sokféle eszköz használhatja, amellett, hogy a számítógépes eszközök a járműdiagnosztikát is megkönnyítik, hiszen lehetségessé válik naplózni a számítógépes rendszer működését.

Adatbusz rendszer

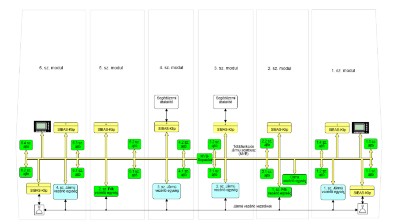

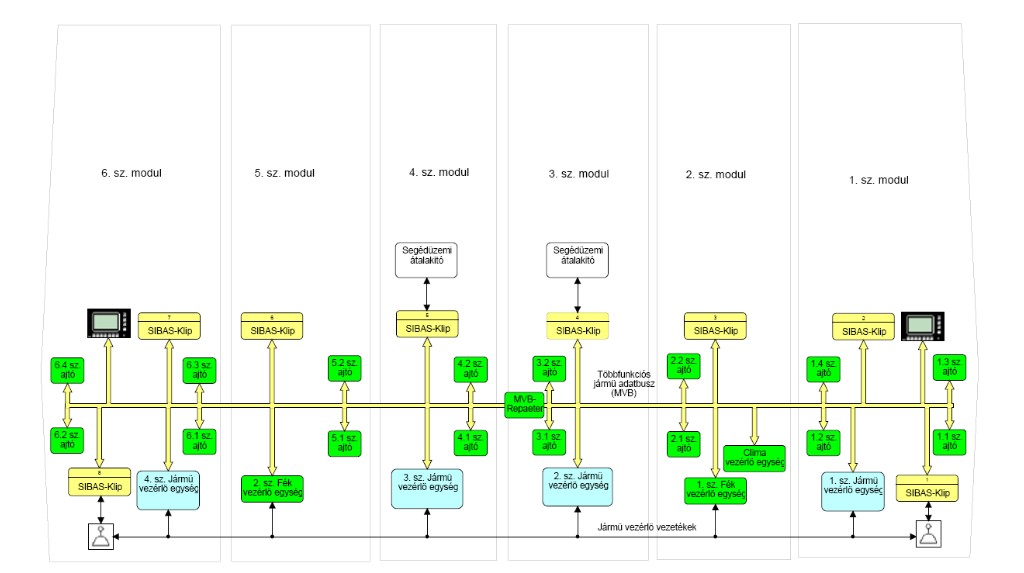

A Combino adatbusz rendszerének (SIBAS 32) elvi sematikus rajza
A Combinón alkalmazott kétszintű digitális kommunikációs rendszert SIBAS 32-nek hívják (Siemens Bahn Automatisierungsystem, a szám a 32 bites adatátvitelt jelenti). Ez a rendszer az autóvillamossági eszközökön túl (index, fényszórók, fűtés, szellőzés stb.) a menet- és fékparancsok közvetítését (pl. az aktív hidraulikus fék vezérlése ezt figyeli), az ajtóműködtetést valamint a járműdiagnosztikai eszközöket foglalja magában. Ez a rendszer egy MVB buszon keresztül (Multifunction Vehicle Bus) a TCN-protokollt (Train Communication Network) használva valósítja meg a kommunikációt a különböző egységek között. Ezt hívják vonat-adatbusznak, az ehhez csatlakozó egységek a következők:
A digitális technológiát valamennyire ismerők azonban tudják, hogy előfordulhatnak furcsa hibajelenségek a digitális kommunikációban. Ezért a megbízhatóság szempontjából legfontosabb vezérlőjelek (pl. a menet- vagy fékparancs, a menetirány, a sínfék és a vészfék parancs, az áramszedő leeresztése parancs) a vonat-adatbuszon kívül a vezetőállásból közvetlenül is 22 vezetéken eljut a négy járművezérlő egységbe (amely továbbra is a jármű-adatbuszt használja az egyenirányító számítógép működtetésére) illetve a két fékvezérlő egységbe. Ezzel a vezetékrendszerrel egyben szükségüzemet is meg lehet valósítani a vonat-adatbusz megbénulása esetén.

A járműveken működő utastájékoztató rendszerek a speciális feladatuk következtében egy külön kommunikációs rendszert alkalmaznak (illetve ennek az a prózai oka is lehet, hogy gyakran az utastájékoztató eszközt más gyártó készíti a járművön, emiatt a garanciális ügyek szétválasztása lényeges). Ez a rendszer a Combinón a szabványos IBIS-rendszer: ez egy központi egységgel rendelkezik, valamint további alárendelt (pl. kijelzők) és hallgatózó egységekkel (pl. a jegykezelő). Ez a rendszer csatlakozik a vonat-adatbuszhoz is, korlátozott adatcsere céljából (járműszám, vonalszám, idő, dátum). A Combinón beltéri LED-mátrixos és a kültéri pont-LED-mátrixos kijelzők vannak felszerelve. Az utastájékoztató rendszert kiegészíti az elektroakusztikus rendszer, mellyel a külső-belső bemondás, a rádióüzenetek kihangosítása és a vészbeszélő működtetése lehetséges. Az IBIS-rendszerbe beleintegrálható az automatikus váltóállítás a vágányba épített jelzőhurkos berendezésen keresztül. A Nagykörút négy elektromos váltóját tervezik ilyennel felszerelni, jelenleg azonban még a hagyományos szánszerekezetes váltóállítást alkalmazzák. Ehhez is tartozik váltóállító gomb: a "vált" kapcsolóval 27 m-en keresztül 40-80 A közötti áramfelvétel biztosítható, a "nem vált" állásban pedig 40 A alá megy biztosan az áramfelvétel ugyanezen a távolságon.
2003

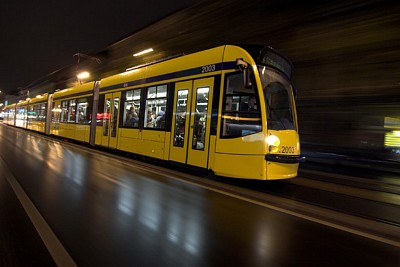

Combino az éjszakában - fotó: Cseh Dániel

Részletes állományi adatok

Pályaszám
Állományba vétel
2001
2006.06.28.
2002
2006.06.22.
2003
2006.06.29.
2004
2006.10.26.
2005
2006.09.01.
2006
2006.07.14.
2007
2006.07.07.
2008
2006.07.13.
2009
2006.07.11.
2010
2006.07.28.
2011
2006.09.06.
2012
2006.09.08.
2013
2006.10.27.
2014
2006.09.28.
2015
2006.10.28.
2016
2006.09.27.
2017
2006.10.10.
2018
2006.11.03.
2019
2006.11.07.
2020
2006.11.09.
2021
2006.11.16.
2022
2006.11.15.
2023
2006.12.01.
2024
2006.12.07.
2025
2006.12.13.
2026
2006.12.16.
2027
2007.01.30.
2028
2007.01.13.
2029
2007.01.23.
2030
2007.02.01.
2031
2007.02.17.
2032
2007.03.03.
2033
2007.03.07.
2034
2007.03.30.
2035
2007.03.22.
2036
2007.04.03.
2037
2007.04.14.
2038
2007.05.29.
2039
2007.04.27.
2040
2007.05.21.


Összeállította: Németh Zoltán Ádám (NZA)

Az oldalon közölt adatok tájékoztató jellegűek.
Esetleges pontosításért kérem, forduljon e-mailben a szerzőhöz, vagy a webmesterhez!
Az oldalon felhasználtam az index.hu-n talált képeket, ahol nem jegyeztem fel a szerzők nevét. Kifogás esetén kérem forduljon a szerzőhöz.

  Felhasznált irodalom:

Combino: a jármű műszaki leírása
Hajtó Bálint állományi adatai

2007.08.
