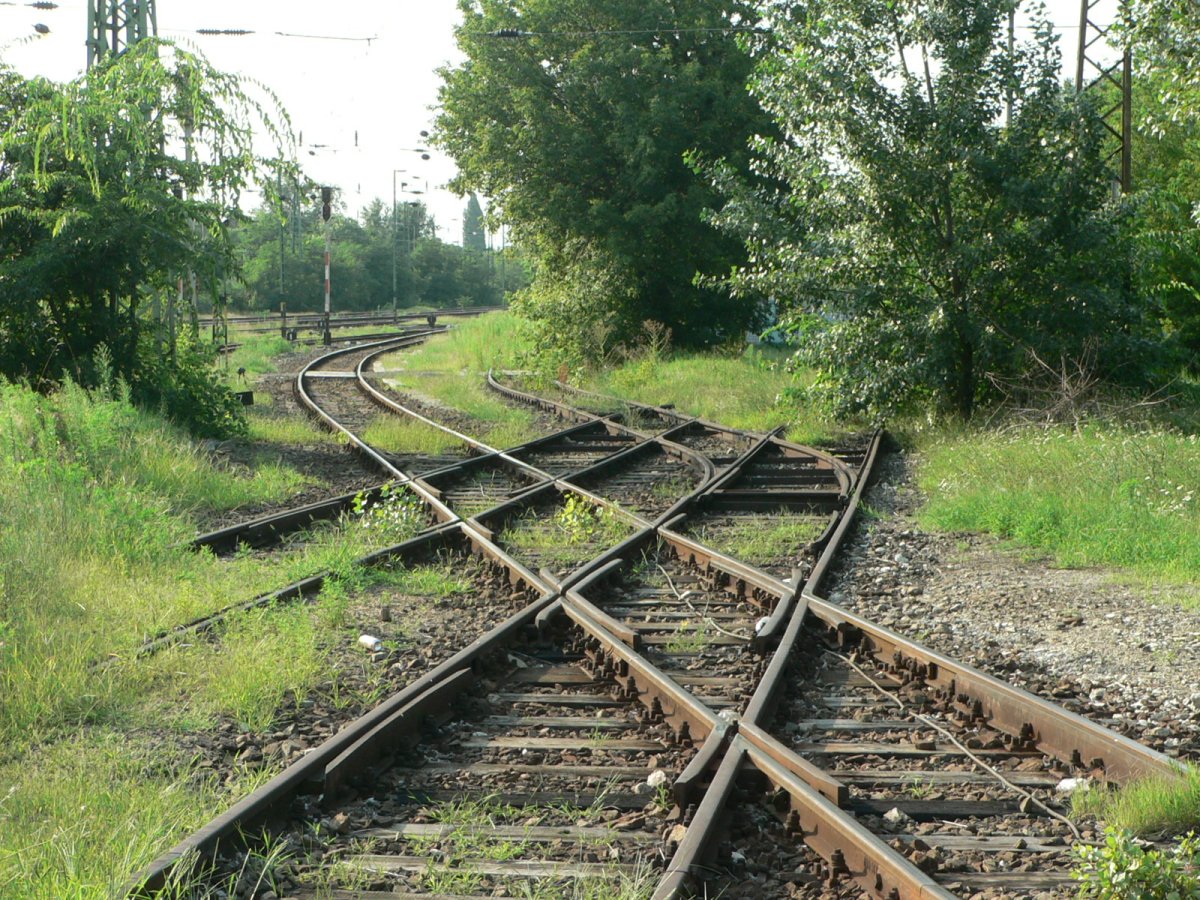

A BKV villamoshálózata a mai napig több ponton összekapcsolódik a MÁV nagyvasúti hálózatával. Ezt elsősorban az azonos nyomtáv teszi lehetővé. Korábban a mainál több csatlakozási pont létezett, ezeket a kapcsolatokat elsősorban a teherszállítás céljaira használták (lsd. fenti képet). Manapság számuk megfogyatkozott. A megmaradtak egy részét üzemi célokra használják, mások használaton kívül vannak.

Meglévő kapcsolatok	Megszűnt kapcsolatok
Angyalföld kocsiszín	Akna utca
Budafok kocsiszín	Árpád híd
Déli pu.	BNV
Fehér úti főműhely	Budafok-Háros
Ferencváros kocsiszín	Ganz gyár
Ganz-Mávag	Horog utca
Sörgyár	Kispest
	Lágymányos
	Marx tér
	Rákospalota-Újpest
	Révész utca
	(a felsorolás nem teljes)

A meglévő csatlakozóvágányokat csoportosíthatjuk aszerint, hogy a két hálózat közvetlenül, vagy közvetve (valamilyen telephelyen keresztül) kapcsolódik-e egymáshoz.. Ez utóbbira leggyakoribb eset a villamos kocsiszíneken keresztüli kapcsolat. Nézzük őket sorjában:

Villamos kocsiszíneken keresztüli csatlakozás: - itt gyakran folytak/folynak közvetlen átmenetek

Helyszín	Kép	Helyszínrajz	Státusz	Kialakítás	Feladat	További képek

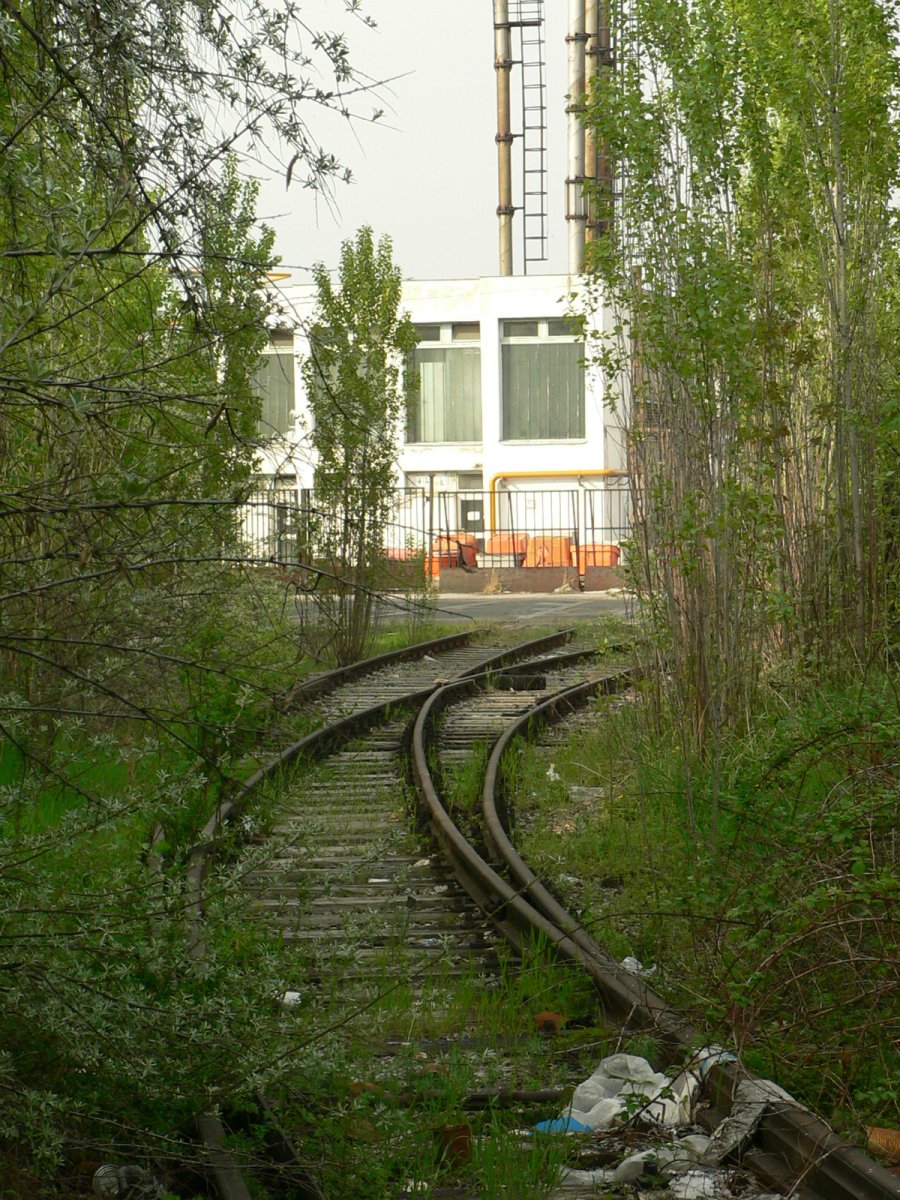

Angyalföld kocsiszín			Használható, üzemben	Angyalföld kocsiszín hátsó kapuján keresztül az ún "MÁV" vágányok kapcsolódnak Angyalföld MÁV állomás tehervágány-csoportjához. A vasútállomáson több vágány is BKV rendszerrel részben villamosítva volt.	Eredetileg a teherszállítás céljára létesült. Itt adták át az újpesti üzemekbe érkező vasúti kocsik nagy részét. Jelenleg esetenként villamosok Szentendrei múzeumba juttatásakor kap szerepet.	Képtár

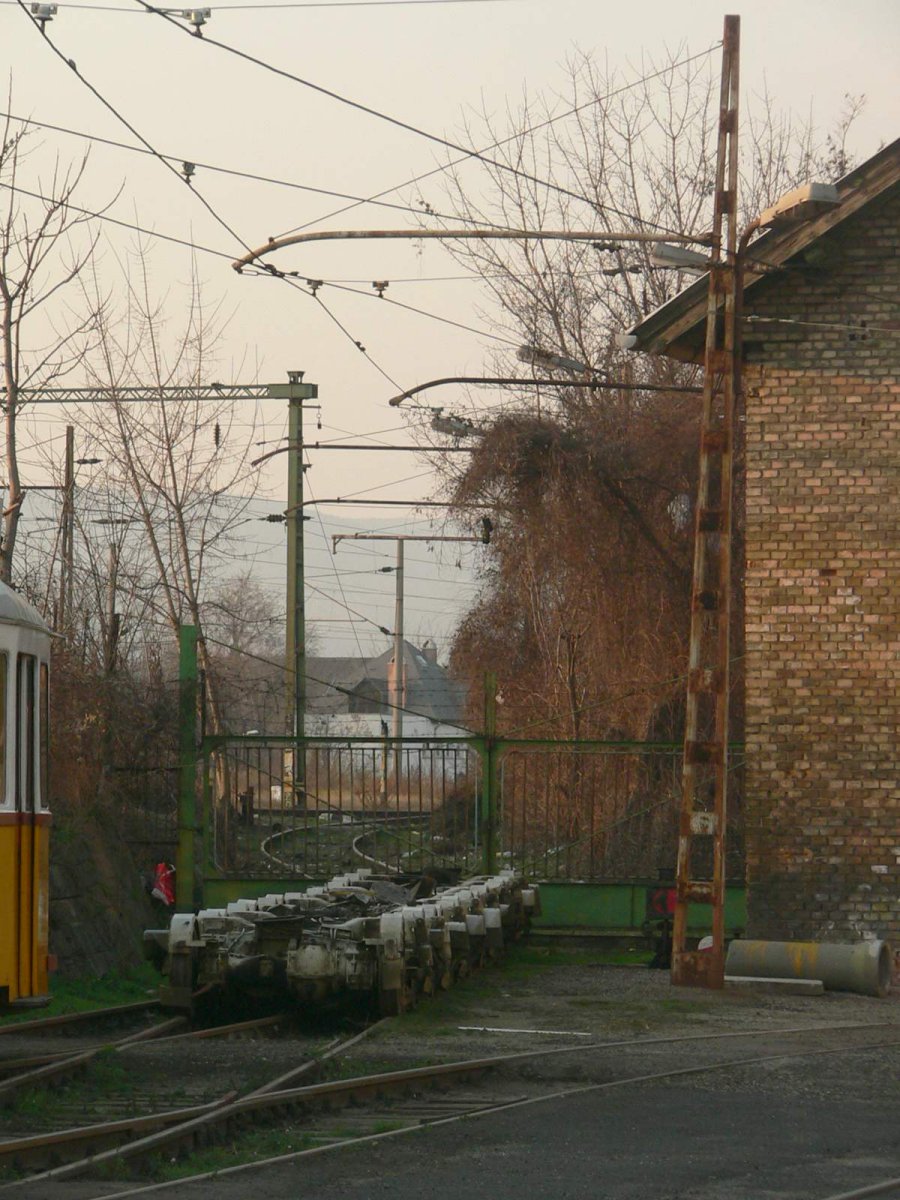

Budafok kocsiszín			Használható, üzemben	Budafok kocsiszín hátsó kapuján keresztül kapcsolódik az összekötővágány Budafok-Albertfalva MÁV állomás rakodóvágányához, mely részben BKV rendszerrel villamosítva volt	Eredetileg a teherszállítás céljára létesült. Itt adták át a Fehérvári úti üzemekbe érkező vasúti kocsikat, de ide érkeztek a Tátra villamosok is. Jelenleg esetenként nosztalgia villamosok forgalomba állításakor kap szerepet.	Képtár

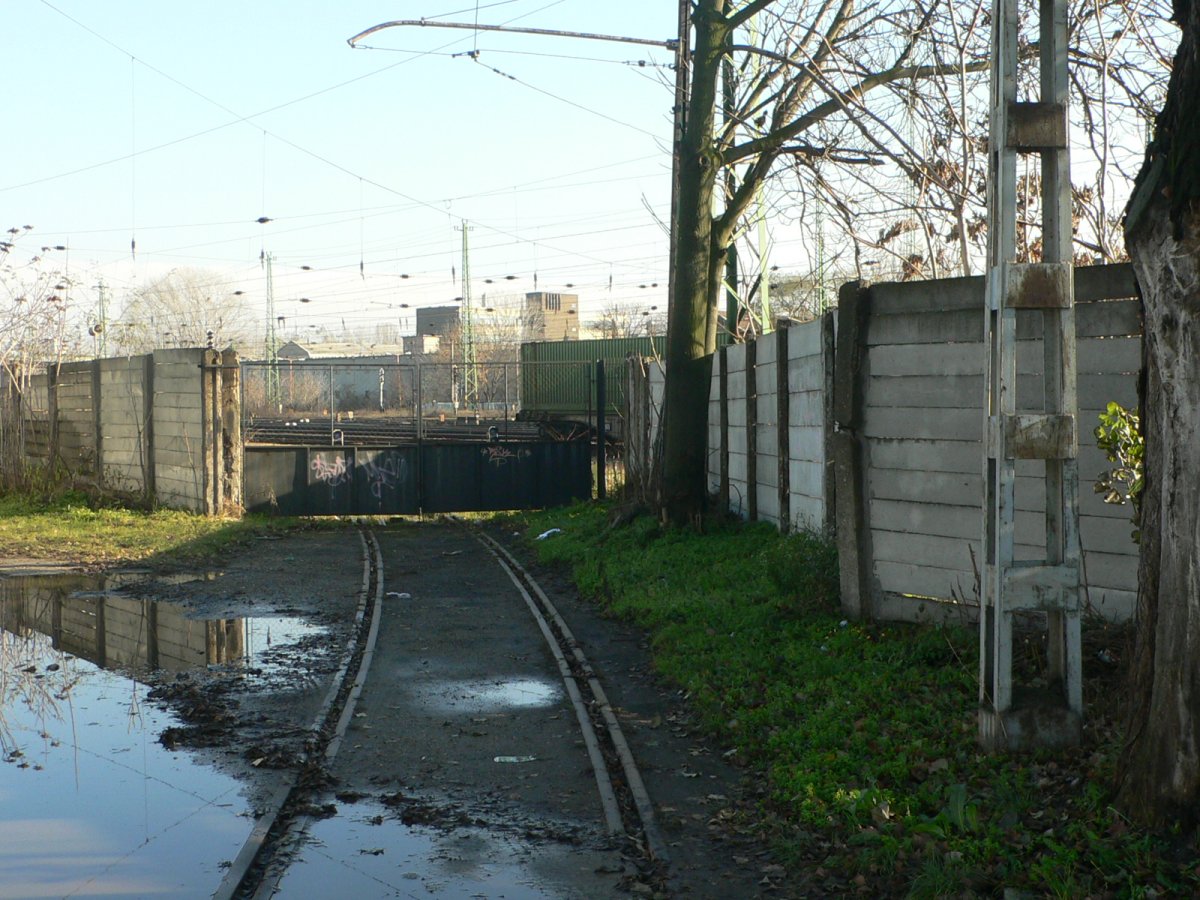

Ferencváros kocsiszín			Használható, üzemben	A csatlakozó vágány nem közvetlenül a kocsiszínből, hanem a mellette lévő 020-as raktárból ágazik ki és megy át Ferencváros MÁV állomásra. A 020-as raktár ki van ürítve, eladása napirenden, így az összeköttetés sorsa bizonytalan.	Az összeköttetés célja alapvetően a 020-as BKV raktárba anyagok szállítása nagyvasúton keresztül volt. De fontos feladatot látott el a Combino villamosok érkezésekor is, melyeket a vasúti kocsikról itt helyeztek a villamospályára.	Képtár

Egyéb telephelyen keresztüli csatlakozás: - itt bár az elvi lehetősége megvan, gyakorlatilag sosem történtek/történnek közvetlen MÁV-BKV átmenetek - a Horog utcát kivéve

Helyszín	Kép	Helyszínrajz	Státusz	Kialakítás	Feladat	További képek

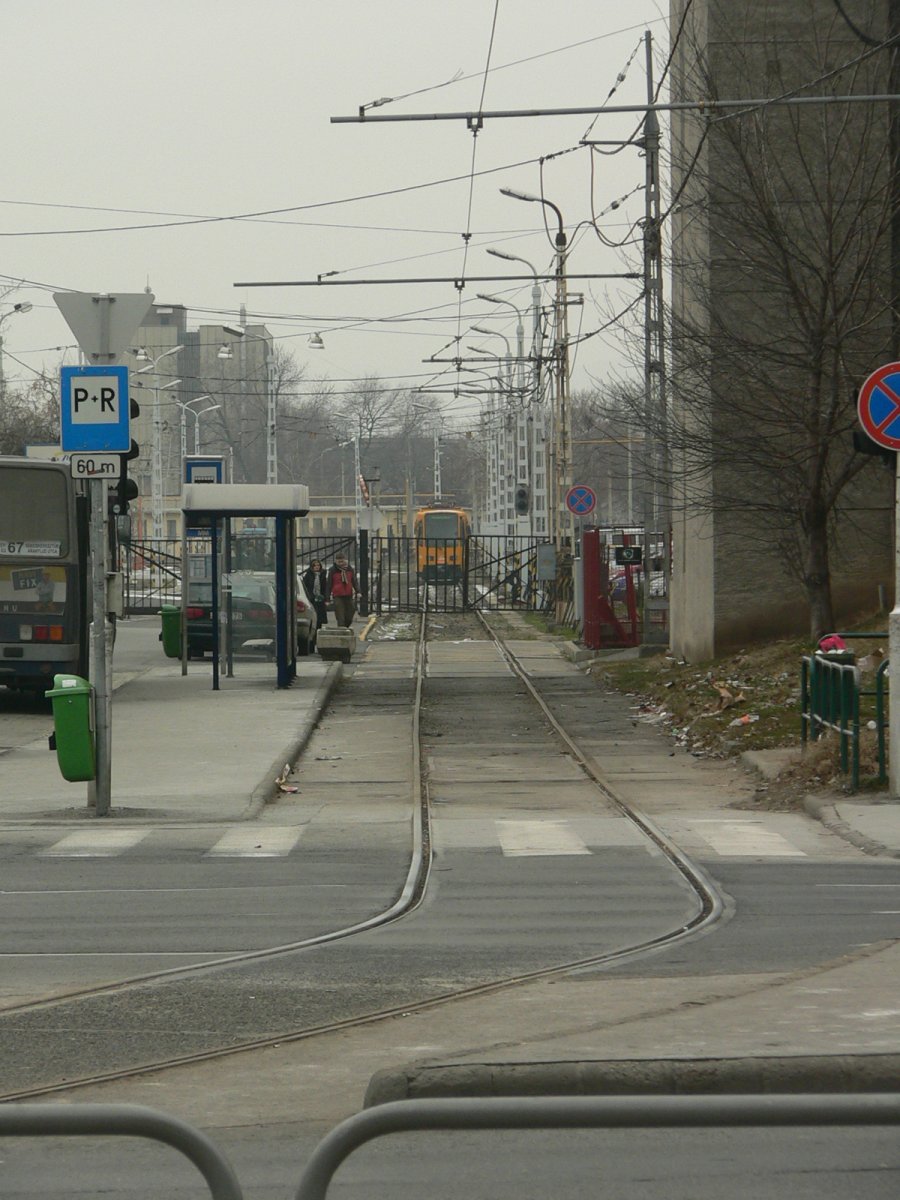

Fehér úti főműhely			Használható, üzemben	A Fehér útról vezet be egy villamosvágány a Főműhely területére, ahol a vágányhálózat össze van kötve a metró járműtelep oldalában lévő közlekedővágánnyal. Ez a közlekedővágány a főműhely és metrótelep kapcsolatát biztosítja a MÁV Kőbánya teher pályaudvarával, a volt Törökőr HÉV tehetpályaudvaron keresztül.	Az összeköttetés a főműhely mindkét irányú kapcsolatát hivatott biztosítani a vasút és a villamos felé. Közvetlen átmenő menetek azonban itt nem közlekednek.	Képtár

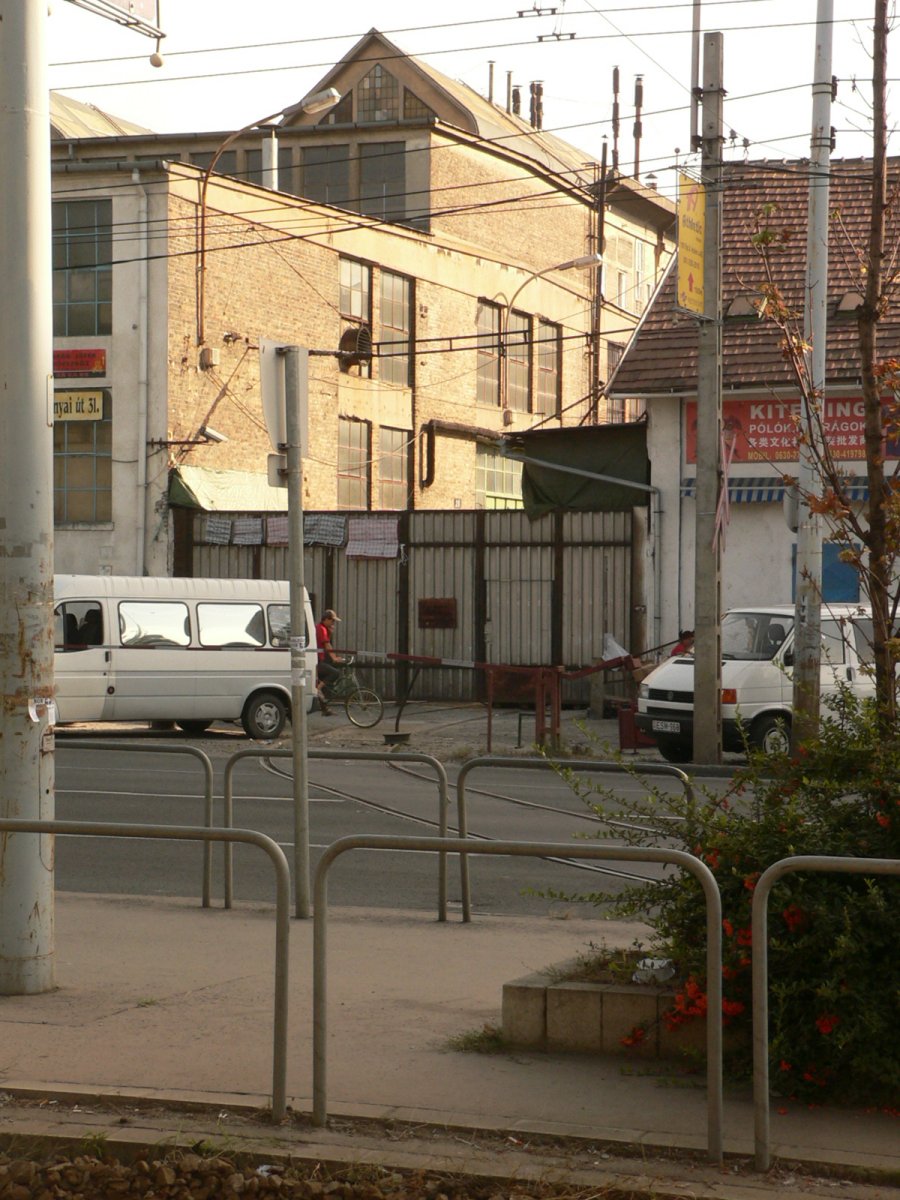

Ganz-Mávag			Használható, üzemen kívül, megszüntetése várható	A Kőbányai útról egy vágány bekanyarodik a volt Ganz-Mávag telephelyre, ahol a kapun belül összeágazik a MÁV volt Józsefvárosi pályaudvaráról érkező iparvágánnyal, és együtt vezet a műhelyek előtti tolópadig.	A vágány célja a volt Ganz-Mávag telephely és a BKV villamoshálózatának kapcsolata. Itt utóljára a 2-es metró szovjet kocsijainak felújításakor volt közlekedés. Jelenleg a Ganz-Mávag helyén még a Ganz-Vagon Kft működik, ezért a Kőbányai úti pályafelújítás után ezt a kapcsolatot egyelőre meghagyták. A MÁV iparvágányon keresztül a BKV a MÁV-val is közvetlen összeköttetésbe kerül, de ilyen irányú menetek itt nem folytak.	Képtár

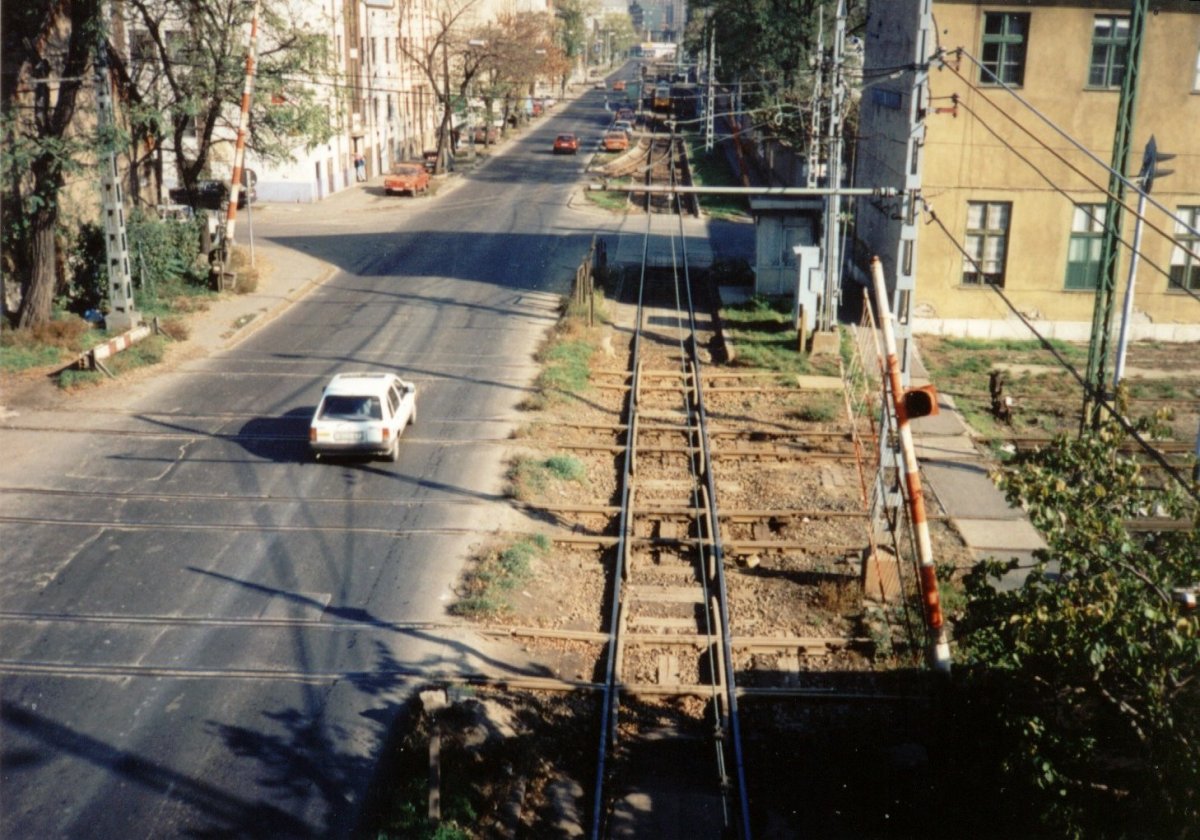

Horog utca			Megszűnt 1996.11.15-én	A Bihari úti villamospályából a Horog utcánál ágazott ki egy vágány, mely bement a teherszállítás Horog utcai telepére. Erre a telepre vezetett Kőbánya-Hízlaló MÁV állomásról is egy vágány.	Ez egy nagyon fontos összeköttetés volt a teherszállítás időszakában. A környező ipartelepekre a MÁV-ról érkezett elegyet a BKV mozdonyai továbbították ezen az összeköttetésen keresztül.	Képtár

Közvetlen csatlakozás: - Itt is vannak/voltak közvetlen átmenetek

Helyszín	Kép	Helyszínrajz	Státusz	Kialakítás	Feladat	További képek
Akna utca			Megszűnt 2000. novemberében (már korábban használaton kívül volt)	A Maglódi úti villamospálya Akna utcai visszafogóhelyéből ágazott ki egy vágány, mely az Akna utca mentén haladt végig, majd becsatlakozott a MÁV téglagyári vontatóvágányába.	Az összekötővágányon keresztül az Akna utcai lerakótelepre szállítottak építési törmeléket, valamint roncs kocsikat továbbítottak és tároltak itt.	Képtár

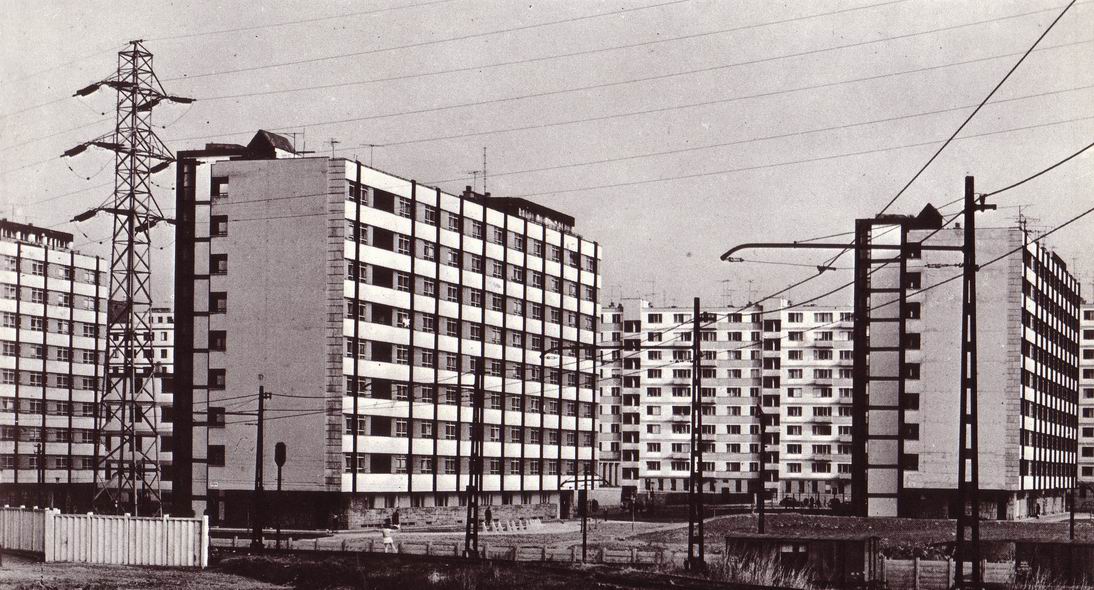

Árpád híd			Megszűnt az 1960-as években (1955-től funkcióját veszítette)	Az Árpád (akkoriban Sztálin) hídon lévő villamospályából ágazott ki egy vágány, mely a MÁV Balparti körvasút Vizafogó-Angyalföld közti szakaszába csatlakozott.	Az Újpesti vasúti híd 1945-ös felrobbantása után a dorogi szénmedence és a pesti vasúthálózat kapcsolatát oly módon oldották meg, hogy a küldeményeket Óbuda (MÁV)-Filatorigát (HÉV)-Flórián tér (villamos)-Sztálin híd-Angyalföld (MÁV) átmenetben továbbították a vasúti híd 1955-ös újjáépítéséig.	Képtár
BNV			Megszűnt 2009.11.30-án	A 29-es villamos 1996-ban üzemen kívül helyezett pályájából a MÁV Királyvágány keresztezését követően ágazik ki az összekötővágány, mely a MÁV Kőbánya-teher pályaudvarával áll (ill. korábban a HÉV Törökőr teherpályaudvarával állt) összeköttetésben. A 29-es kiágazását azonban 2009-ben egy pályafelújítás során megszüntették, így ez az üzemi kapcsolat is megszűnt.	Ennek a kapcsolatnak a pontos célja számomra ismeretlen. Feltételezem, hogy a Fehér úti főműhely második kapcsolatát teremtették meg rajta keresztül a villamoshálózattal a hosszú Fehér úti vágányzár idején 1984-ben.	Képtár

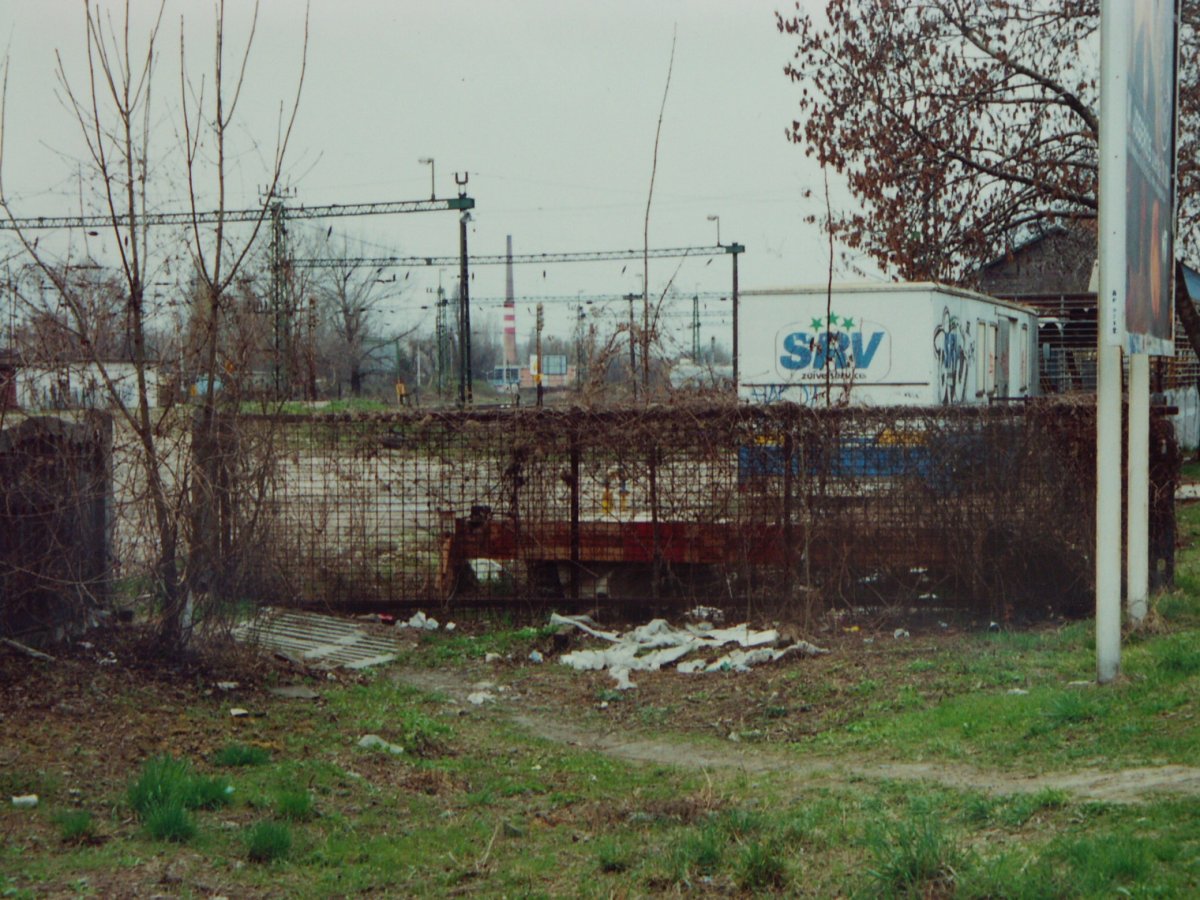

Budafok-Háros			Megszűnt 1992-ben	A Nagytétényi úti villamospályából ágazott ki az összekötővágány, mely Budafok-Háros MÁV állomáshoz csatlakozott.	A budafoki és nagytétényi BKV iparvágányokra érkező elegyet ezen keresztül továbbították.	Képtár

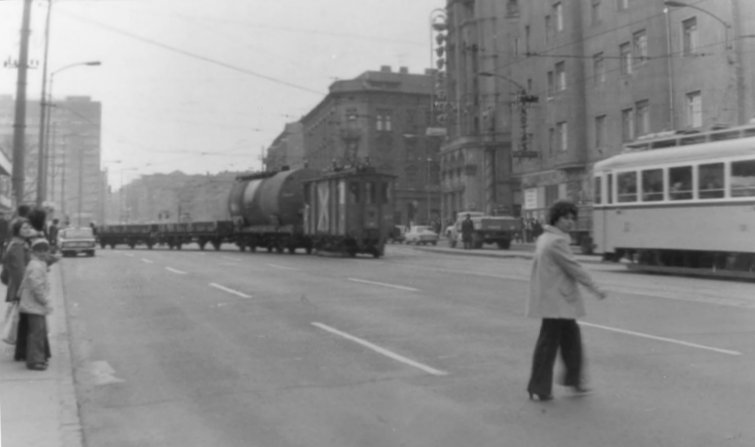

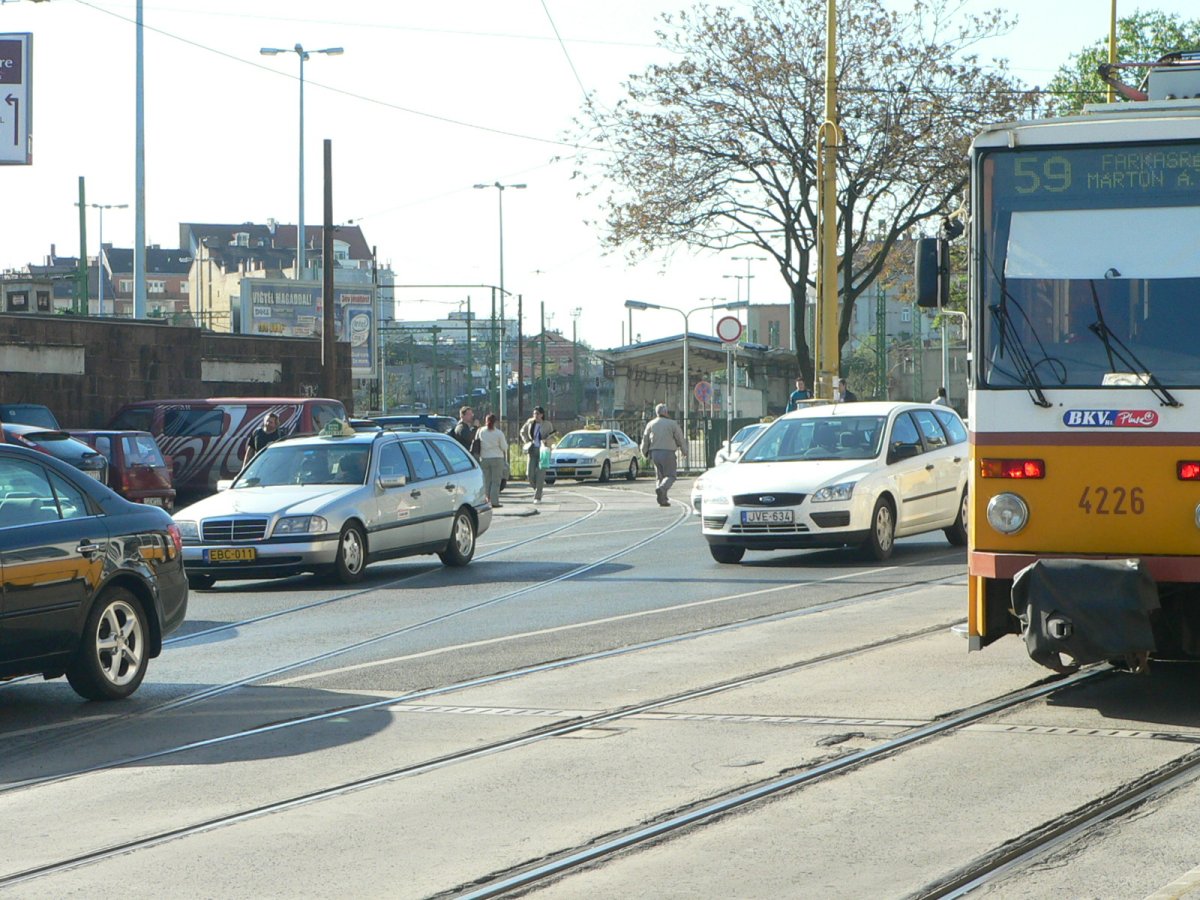

Déli pu.			Üzemen kívül	Az Alkotás utcai villamospályából közvetlenül a Déli pályaudvar volt postai vágánycsoportjához tartó vágány.	Eredetileg a Jobbparti Körvasút egyik kiindulópontja volt. Ezen keresztül lehetett eljutni Kelenföld felől Óbudára a Duna keresztezése nélkül a HÉV és villamosvágányokon. Később már csak a Ganz Villamossági Művek Kisrókus utcai telepére továbbítottak rajta keresztül teherkocsikat. A gyár elköltözése óta használaton kívül van. A Déli pályaudvar átépítésével valószínűleg megszűnik.	Képtár

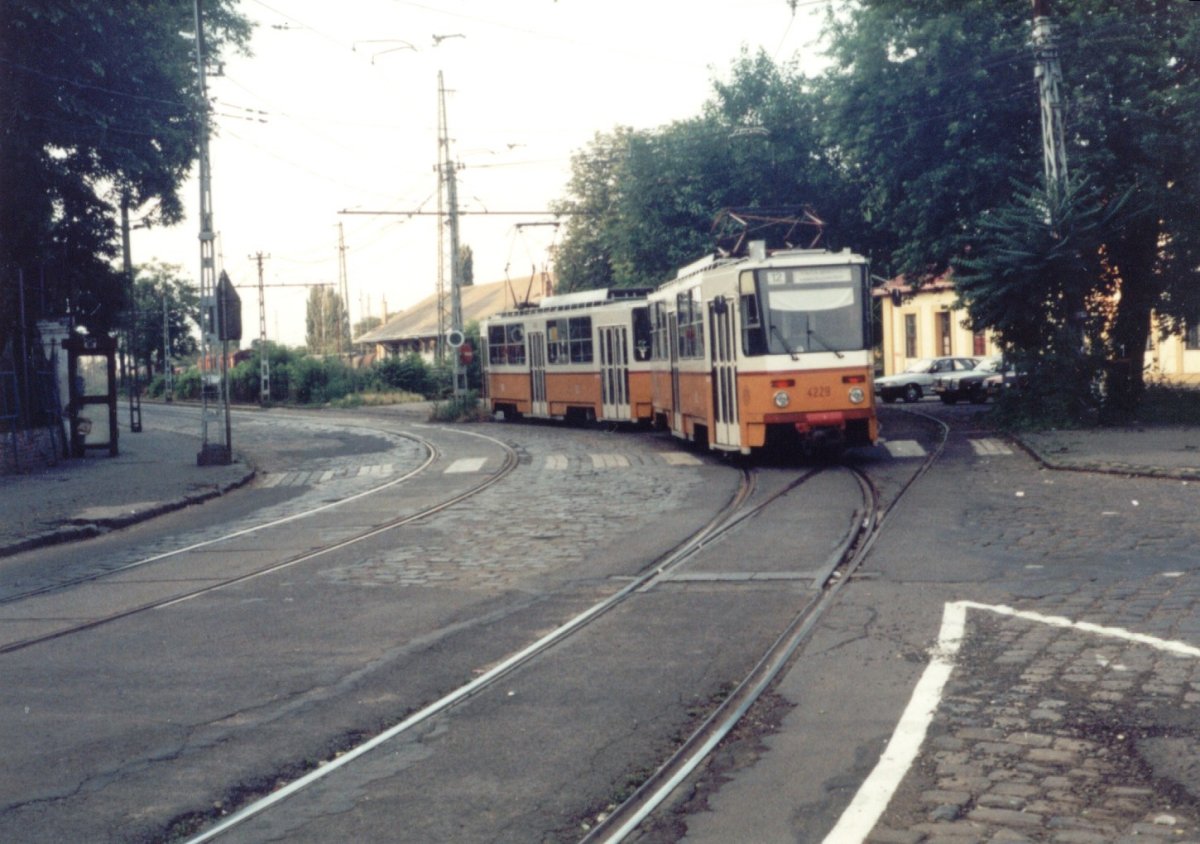

Rákospalota-Újpest			Megszűnt: 1998.07.14-én	A Görgey Artúr utcából a Szilágyi utcába kanyarodó villamosvágányból ágazott ki az összekötővágány, és behaladt Rákospalota-Újpest MÁV állomásra.	Rajta keresztül érkezetek a vasúti kocsik a BKV iparvágánnyal kiszolgált újpesti ipartelepek egy részébe.	Képtár

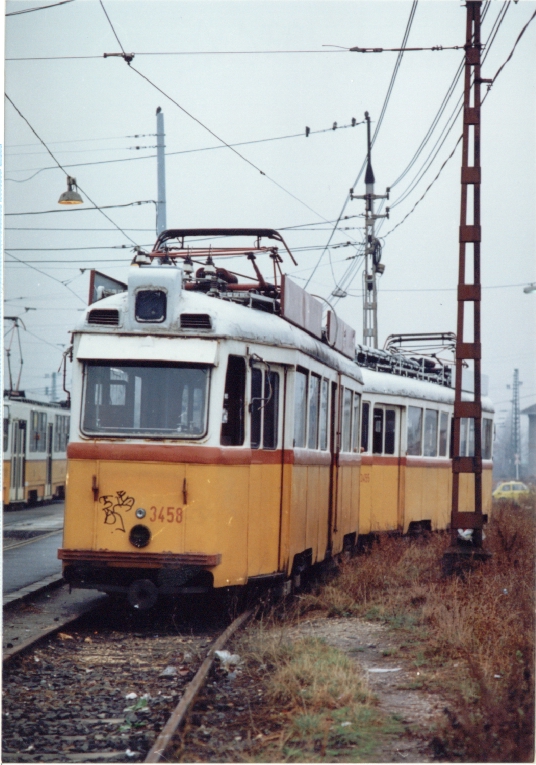

Sörgyár			Használható, üzemben	A Jászberényi úti villamospálya Kőbányai Sörgyár előtti visszafogóhelyéből ágazik ki, és köt be a MÁV Kőbánya felső pu. vágányaiba.	Innen szállítják a selejtezett villamoskocsikat a roncstelepre. A BKV továbbítja eddig a pontig, majd a MÁV átveszi és betolja a FeFe telepére.	Képtár
